Paso 3: Lo mantiene juntos

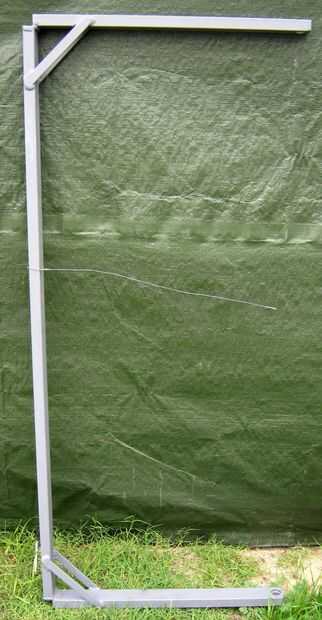

El armazón debe ser resistente a la torsión para prevenir el atascamiento de los rodamientos superiores e inferiores debido a la desalineación, así como proporcionar un alojamiento de los rodamientos. La vertical y brazo inferior son 25 mm x 50 mm x 1,6 mm rectangular de acero, la parte superior era un desecho 25 x 38 mm que estaba a la mano.

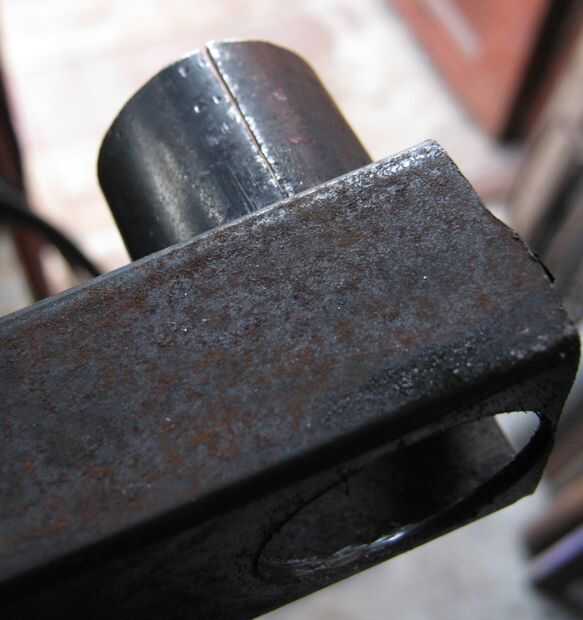

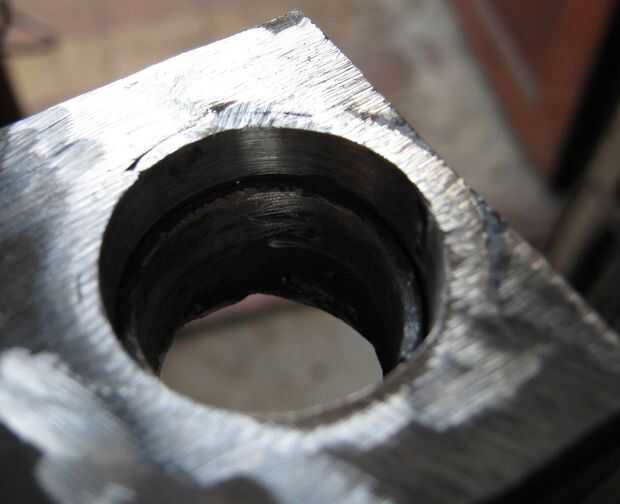

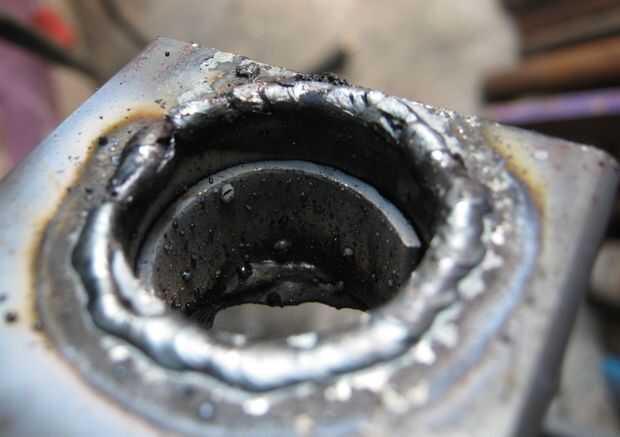

Para los huecos de cojinete, cortar un trozo de un tubo de acero, exprimido cerrado alrededor del rodamiento y deslizarse en el agujero en los extremos de los brazos del travesaño.

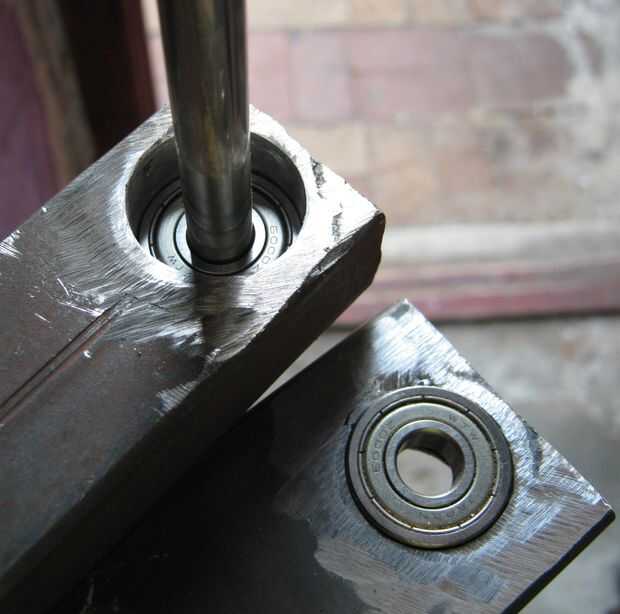

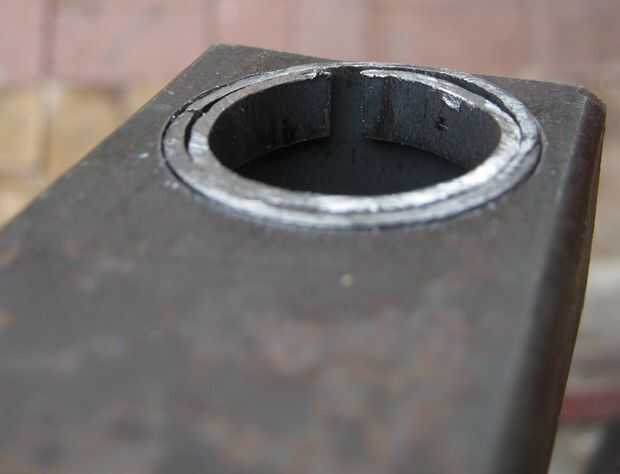

Los rodamientos son tipo 6000zz con 26mm od, el espesor de la pared de la tubería fue de 1,2 mm que requiere una sierra bimetálica de 29mm. Una rebanada más delgada del tubo crea una parada del asiento de cojinete.
El 6000zz tiene una capacidad de carga estática de + /-198kg y ser un rodamiento de bolitas profundo vee, para alojar una carga axial de 99kg, mi cuchilla 13,5 kg de peso es por lo tanto dentro de los límites de diseño.

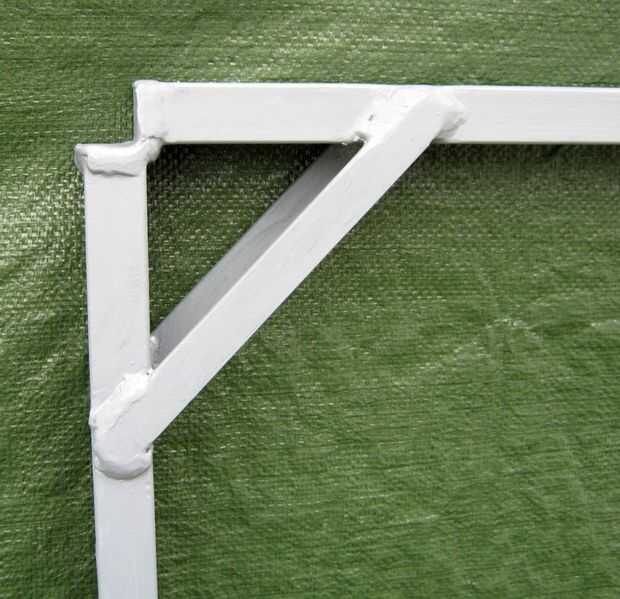

El refuerzo de esquina fue proporcionada por las secciones de 200mm de 3mm de espesor de 19mmx barra plana.
Principales instrumentos utilizados fueron la soldadora, amoladora pequeña y una sierra bimetálica de 29mm en el taladro.
