Hay un montón de instructables que muestra los pasos para grabar aluminio anodizado usando gráficos de trama, pero éste va específicamente a utilizar gráficos vectoriales. Cuando grabado con un gráfico vectorial, el láser se mueve a lo largo de las líneas del gráfico, en vez de hacia adelante y hacia atrás a lo ancho de la imagen punto por punto la aguafuerte. Esto puede producir mayor calidad de grabado más rápido para algunas aplicaciones.

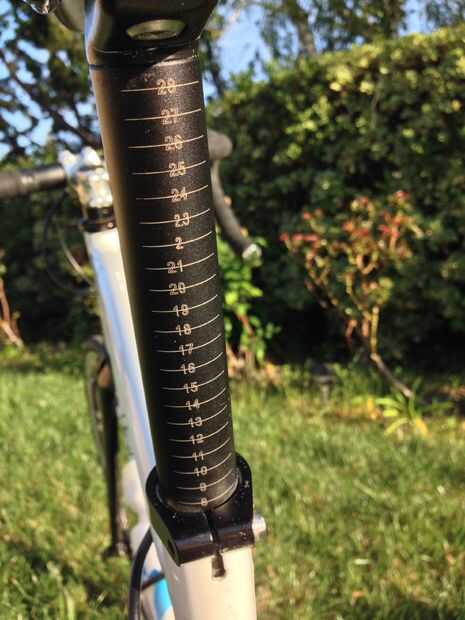

Aquí, grabó al agua fuerte el tubo del sillín en mi bicicleta para agregar líneas de medición. La tija de sillín es de aluminio anodizado negro. Es muy importante que esto no se hace en aluminio pulido porque cualquier láser reflejada puede lastimar el cortador del laser.
La configuración del láser:

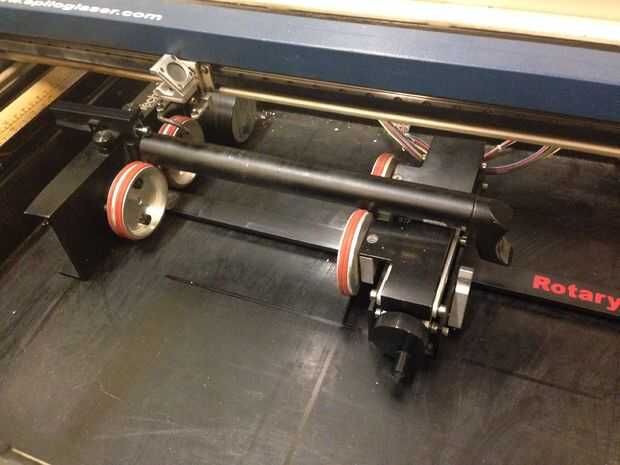

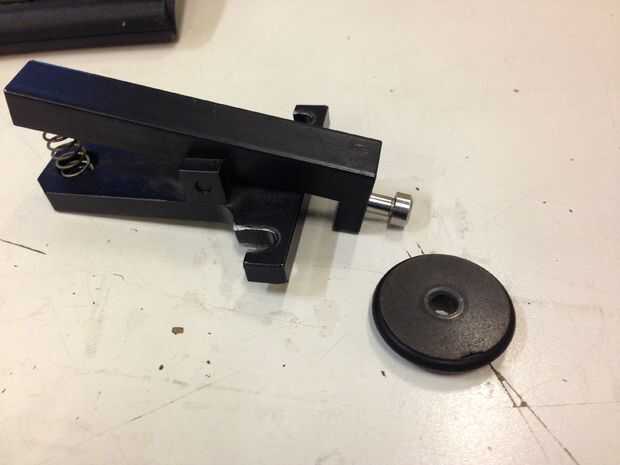

Primero quité el hardware de montaje y asiento. Solía el accesorio rotatorio en el láser de grabado en el tubo del sillín curvo. Se puede ver la configuración en la segunda foto. Usaba la rueda del soporte cargado del resorte, pero quité la parte de la rueda porque la tija no cabían debajo de la rueda grande. Tal vez si encuentras una rueda más pequeña diferente para reemplazar con ella que podría arreglar el pequeño desalineamiento que terminé hasta.
La configuración de vectores:
Usé corel draw para los números y las líneas. Mi tija de sillín tiene su tamaño estampado en él, de lo contrario vas a tener que medir con calibradores. Hacer la altura de la imagen de la circunferencia (diámetro de x 3,14) y la longitud la longitud que desee grabar. Para las líneas, dibujaba rectángulos 0.6pt amplia. Esto resulta en 2 líneas de vector al lado del otro y se ve bien definida. Asegúrese de que todos los gráficos son grosor de la línea del cabello, o de lo contrario se considerará como gráficos de trama.
Instalación de la impresora:

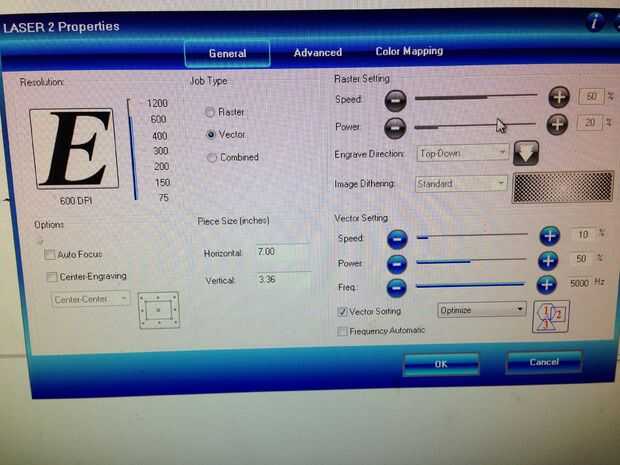

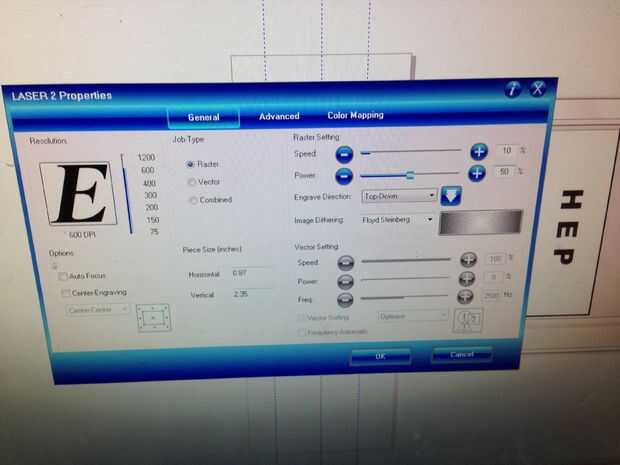

La cuarta foto muestra el cuadro de diálogo Imprimir con la configuración que usé. No se olvide de probar la impresión en un área oculta para averiguar lo que funciona bien para grabar el aluminio, sin recorrer todo el camino y dañar el laser ajustes de velocidad y potencia. Recuerde que debe modificar la velocidad y potencia para obtener la deseada etch, velocidad puede tener un efecto mayor que la energía en grabado de energía.

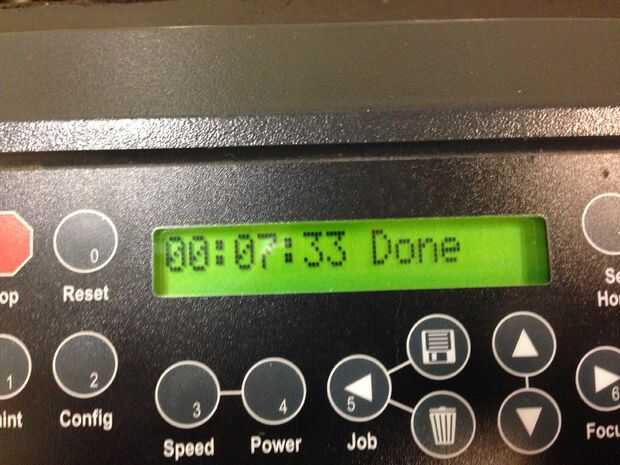

Esta impresión tomó 7:33 y grabado al agua fuerte las líneas primero en la salida, y luego los números en el camino de vuelta a casa.
Nota:
Terminé con un pequeño offset donde girar la tija en la luminaria. Esto podría mitigarse mediante la instalación de una rueda de goma en el soporte de resorte, para que la tija no pierde la tracción.
