Paso 5: ¿Qué es un "nodo"?

Nodos son los puntos en una línea que definen dicha línea. Puede tener un montón de nodos en una línea, pero si es una línea recta, sólo necesita dos puntos en los extremos. En cada nodo, también se puede definir la curva de ese punto. Si usted tiene un círculo, tendrás 4 puntos que tienen las curvas igual que se les asignadas para hacer un círculo perfecto.

Nodos de agregar una gran cantidad de datos a un archivo y hacen más áspera mirando al corte. Hay una manera muy fácil y rápida en inkscape para reducir los nodos de una forma, que depende de usted pero ya que quiero cortar la frontera de este robot, quiero que la frontera que suave y bonita.
Se trata de un secreto comercial por cierto, por lo que podría ser más feliz si no lees esta parte; P

Esto es un poco complicado de explicar si esta es su primera vez con vectores, pero hará sentido después de hacerlo unas cuantas veces y ver los resultados impresos, laser cortado o no.

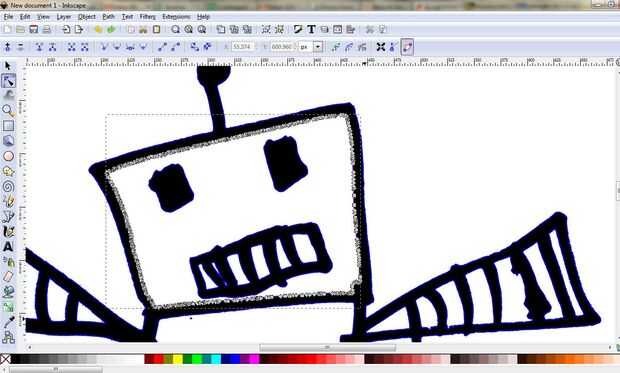

En primer lugar, seleccione la forma utilizando el negro estrecho "nodo seleccionar" flecha. Podrás ver todos estos pequeños cuadrados aparecen. ¡ Mira cuántos nodos hay para hacer un cuadrado wonky! Podríamos hacer con menos y la forma sería mucho más suave.

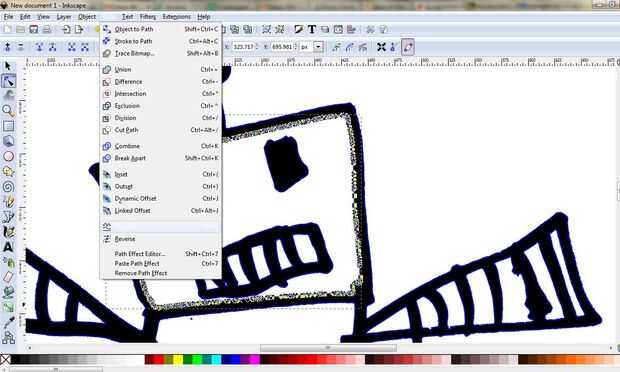

Todo lo que tienes que hacer es ir al menú de "camino" y seleccione "Simplifique"

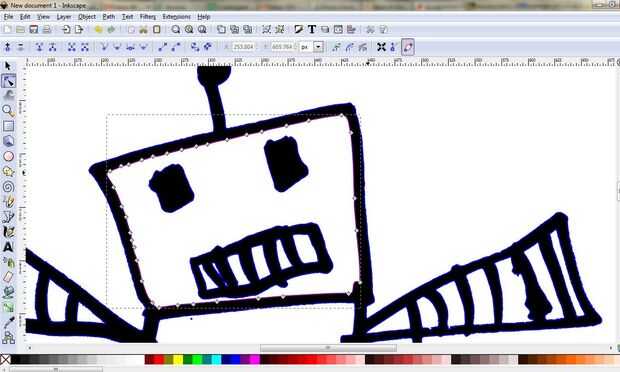

Voila! menos nodos. Puede repetir si es necesario. La única pega es que tendrás que hacer esto para cada forma, cada diente, cada raya que lisa y bonita.

OK, ahora vamos a quitar esa frontera y convertir esto en un collar!
