Paso 2: SMD tan fácil... ni doblez

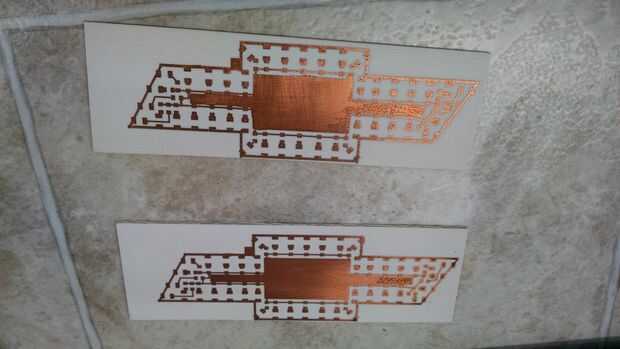

Hice un tablero de pc e incluye un lugar para cada uno led
y resistencia. Mi primera pc era lo suficientemente pequeño como para caber
dentro de la lente de luz intermitente pero a 10 pies simplemente
parecía una luz no un logotipo. El logo de chevy
debe ser por lo menos 6 x 4 pulgadas en
cualquier distancia. He incluido un pdf de mi logotipo. Se trata de
una copia de espejo para la impresión a un pc. El centro de
es negetive y el anillo exterior es positivo.
Hay una almohadilla para un cable de 12 voltios en la parte superior izquierda.
Marca de LEDs va a la tierra pero algunos rechazos son
mal marcada así que prueba primero antes de que la soldadura
después de desoldar 44 leds. Los bordes parecen la
diseño está mal, pero si usted pone primero los leds...
en el logotipo de patrón a continuación, ver dónde
Coloque las resistencias. Sólo para estar seguro... la
Chevy logo 'consejos' punto derecho y hacia arriba.
Esta unidad tiene sobre
44 leds y 6 amperios. Que está cerca de B11
por led. Muy por debajo de la 20ma generalmente atrae a un led.
Como se puede ver en las fotos incluso en una baja ma
son todavía brillante de la luz del día. La resistencia real
Utiliza es de 150 ohmios que es demasiado baja (pero funciona).
Aquí es la fórmula real... R = (Vs-Vu) / I.
Vs es la tensión de alimentación, Vu es el voltaje de la unidad,
Es de amperios 20ma es amperios.020
Así que más llevadas estadísticas son 20ma, 1,8 voltios.
Permite este enchufe en la fórmula.
R = (12.6-1.8) /.02
R = 10.8/.02 es 540. Alrededor de 470 ohm va a hacer.
(Aunque yo usé un 150 ohmios).
Usé una resistencia para un led. Mirando así
muchos semáforos que tienen leds de 3-5 en una cadena
se queme. No entiendo por qué tienen que
unir una cadena de leds! Si uno va
Salir. Para tener uno por uno... resistencias costo
Acerca de.002 centavos.
