Velero RC (5 / 7 paso)

Paso 5: Fabricación (electrónica)

Empecé por prototipos los circuitos transmisor y el receptor en un protoboard. Lo hice para hacer cambios y diagnóstico más fácil. Una vez tuve circuitos completamente programados y funcionando correctamente pasó a hacer un escudo para cada circuito.

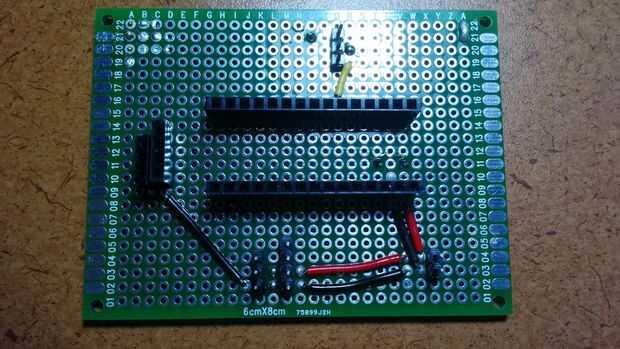

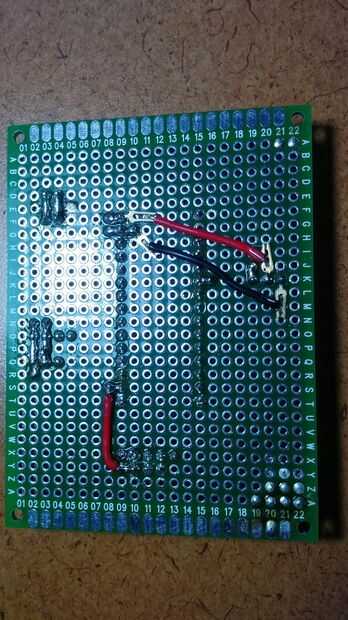

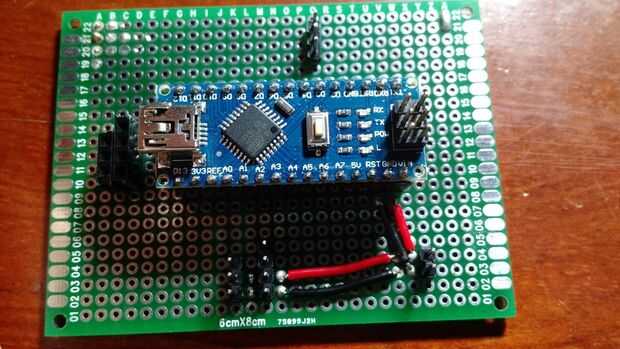

Simplificando el circuito había liberado más espacio e hicieron el sistema mucho más limpio. Comencé por trazar las ubicaciones de mis componentes asegurándose de eliminar cableado saltar tanto como sea posible. Una vez tuve los componentes encaminar en el prototipo PCB board empecé a soldar los encabezados apropiados de los pernos que se estaría utilizando en el Arduino. Cuando todos los jefes fueron soldadas comencé conectando la entrada de Arduino y pines de salida para el componente correcto y pernos de la energía. Ya que esta era una placa de prototipos PCB utilicé alambre sólido para colmar las lagunas. Cuando fui a lo largo de revisé continuidad entre pernos adyacentes para asegurarse de que nada iba a corto. Después de terminar una junta energía el tablero con sólo el Arduino para verificar dos veces que recibía los voltajes adecuados. Por último, que totalmente montado dos circuitos y que todo estaba funcionando correctamente.
