Velocidad coche RC controlado con (controlador de controlador de Motor de CH 4 + Arduino + Bluetooth) (5 / 12 paso)

Paso 5: Conectar los Cables de datos

Haz 6 cables de jumper de hombres y mujeres.

Utilice 3 códigos de Color para diferenciarlos. Usé (naranja - amarillo - negro).

La naranja es para el perno de dirección, amarillo es para pin PWM y el negro es para el pin GND.

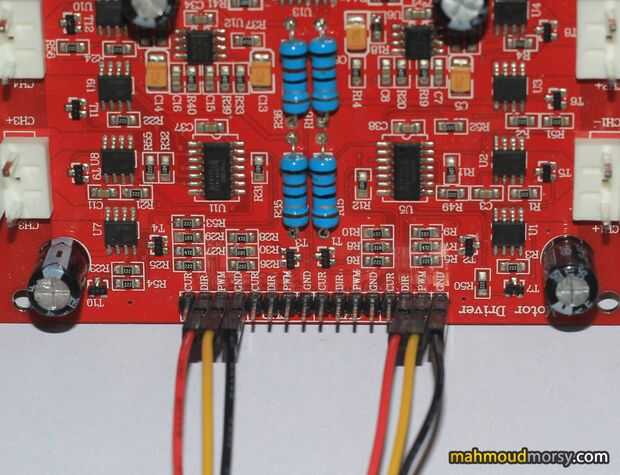

Conectar como aparecen en las fotos.

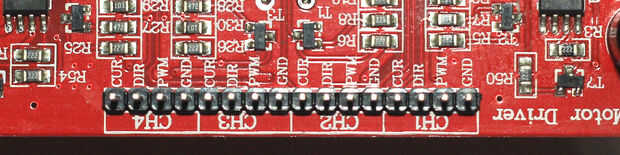

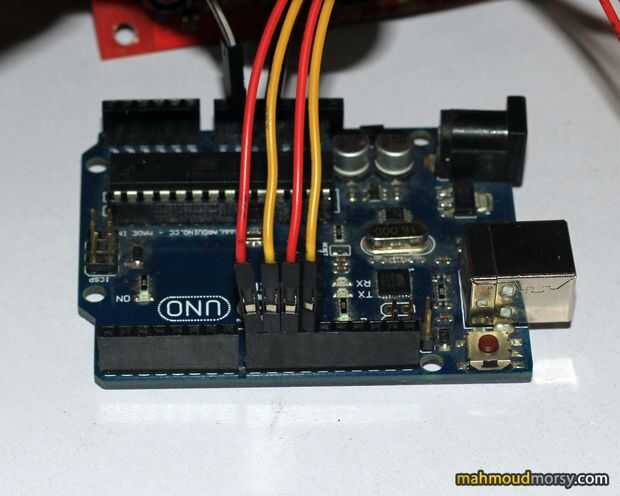

CH4 DIR -> pin de Arduino (8)

PWM de CH4 -> pin de Arduino (9)

CH1 DIR -> pin de Arduino (10)

CH1 PWM -> pin de Arduino (11)

Conectar el GND de CH4 y CH1 tierra juntos en el terminal GND en la misma junta como en la foto...

Finalmente, consigue 2 cables macho puente,

Conecte el pin VCC en la tarjeta de conductor al pin del Arduino (5V) y el pin GND en el tablero de conductor a pin del Arduino (GND).
