Velocidad coche RC controlado con (controlador de controlador de Motor de CH 4 + Arduino + Bluetooth) (6 / 12 paso)

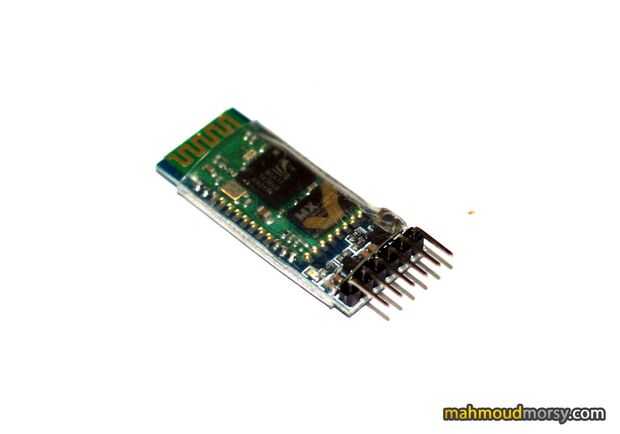

Paso 6: Conectar el módulo Bluetooth (HC-05)

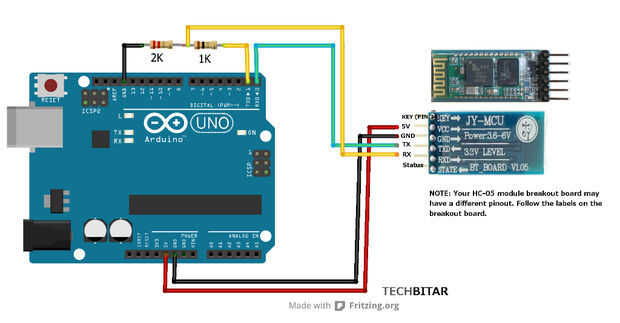

En primer lugar, debe poner las resistencias (1Kohm y 2Kohm) en el tablero y conectar como en la imagen.

Luego conecte el pin Rx del blueetoth módulo al nodo de conexión de 1Kohm y 2Kohm.

Conecte el terminal de segunda de 1Kohm para el pin de TX de la placa Arduino.

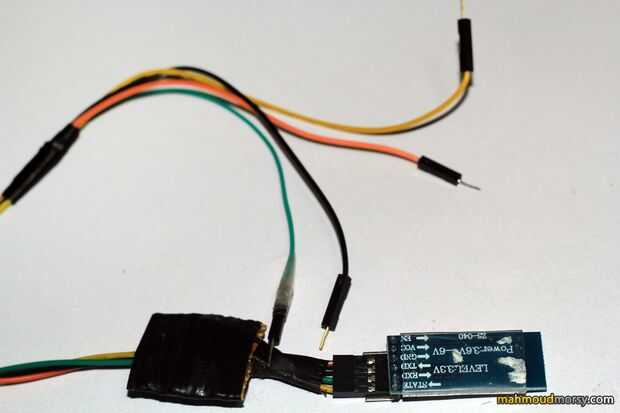

Conectar el pin TX del bluetooth módulo al pin RX de la placa Arduino.

Conecte GND GND de Arduino y VCC al pin de 5V de Arduino también.
