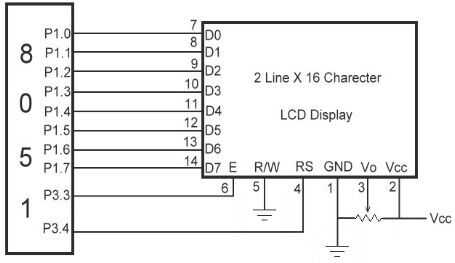

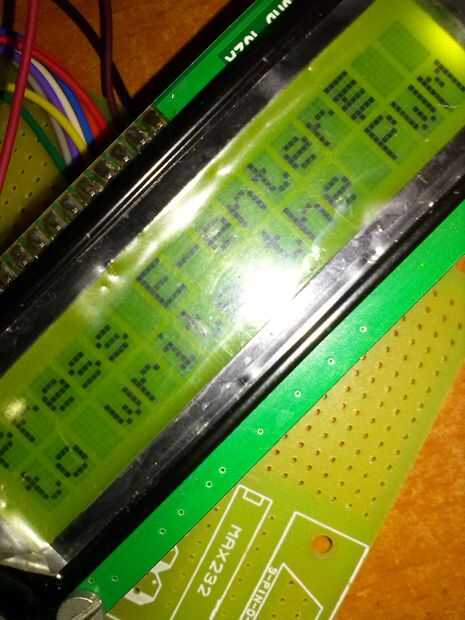

Paso 3: Interfaz LCD
LCD constan de 16 pines
VSS GND
Voltaje positivo de VDD
Ajuste del contraste de la uve
pin de datos D0 a D7
pin de luz de fondo LED y LED-
La pantalla LCD requiere 3 líneas de control (RS, R/W y at) y 8 (o 4) líneas de datos. Cuando RS es baja (0), los datos debe ser tratada como un comando. Cuando RS es alta (1), los datos de envío se consideran como datos de texto que deben mostrarse en la pantalla.
Cuando R/W es baja (0), la información sobre el bus de datos se escriben en la pantalla LCD. Cuando RW es alta (1), el programa efectivamente es la lectura de la pantalla LCD. Mayoría de las veces que no es necesario leer de la pantalla LCD por lo que esta línea puede conectarse directamente a la tierra, ahorrando así una línea de control. El pin ENABLE se utiliza para enganchar los datos presentes en los pines de datos. Una alta - baja de la señal es necesaria para los datos de cierre. La pantalla LCD interpreta y ejecuta el comando en el momento en que la línea de at es traída bajo. Si no traes EN baja, su instrucción no se ejecutarán.
