Paso 1:
Estos le darán una temperatura de 25 a 55degrees donde el ventilador variará de 0 a 100% de deber.
Sobre el servicio al 100% y la falla de salida se va desplazando bajo, encender el LED en esta configuración pero también podría ser utilizado en una clavija de entrada del microcontrolador etc etc....
En lugar de la resistencia de 37Kohm se puede utilizar una olla ajuste de 50Kohm, que le permitirá modificar la zona de temperatura en que funciona el ventilador. Esta posibilidad en mi setup, pero fue no utilizarlo en este caso particular donde las fotos fueron tomadas.
No voy a entrar demasiado en los detalles de los cálculos para los ajustes de temperatura son muy bien explicados y documentados en el datasheet del chip, pero en pocas palabras aquí es como funciona.
El pin 1 del chip, llamado Vin, es donde su voltaje inputed para regular el ventilador. Tiene un valor mínimo de 1.26V y un valor máximo de 2.65V que será tu deber 100% fan.
Es entonces con la NTC especificaciones y resistencias (o bote) que se establece la velocidad del ventilador quería accodring a una temperatura de ajuste. Usando la ley de OHM es bastante sencillo calcular.

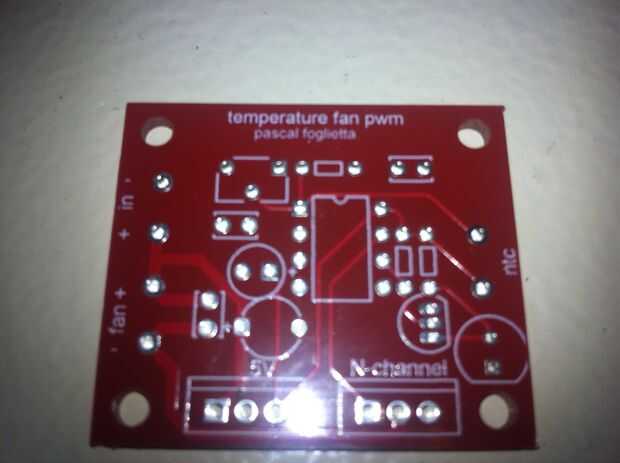

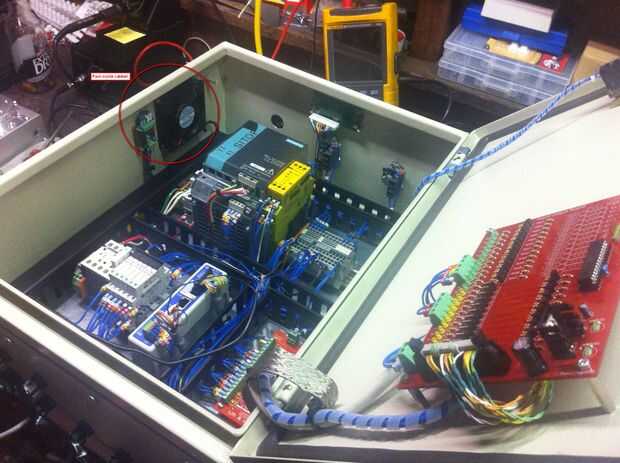

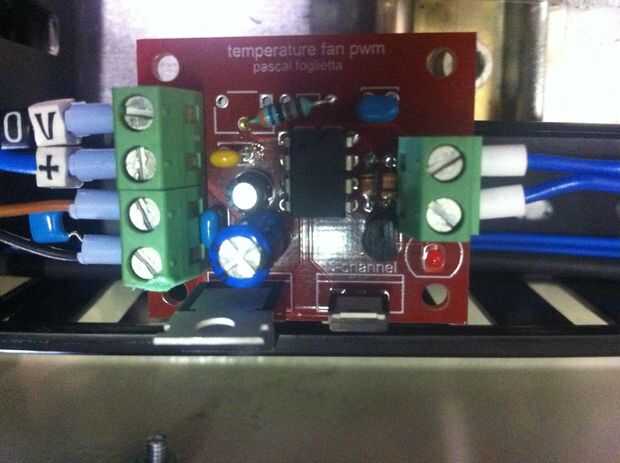

He compuesto de algunas pocas placas, medida 38mm por 33mm, usted puede encontrar el diseño se usa en ellos utilizando el esquema que aquí es así. Funciona muy bien e incluso estoy usando en el mundo profesional por ahí a algunos clientes míos.

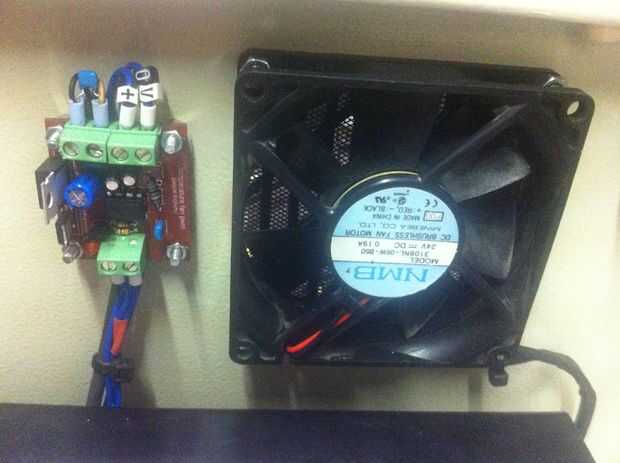

Coche ventilador de tamaño bastante grande, todo lo que tienes que hacer es tener un MOSFET que puede soportar la corriente y un capacitor adecuado uso como filtro para alisar abajo las perturbaciones creadas por el ventilador.
Sienta libre de entrarme en contacto con si usted quisiera agregar alguna info o responder a cualquier pregunta. Así tengo posibilidad de enviar unos tableros, instalación completa o junta solo por un pequeño suplemento.
