Paso 2: Circuito esquemático, PCB y código

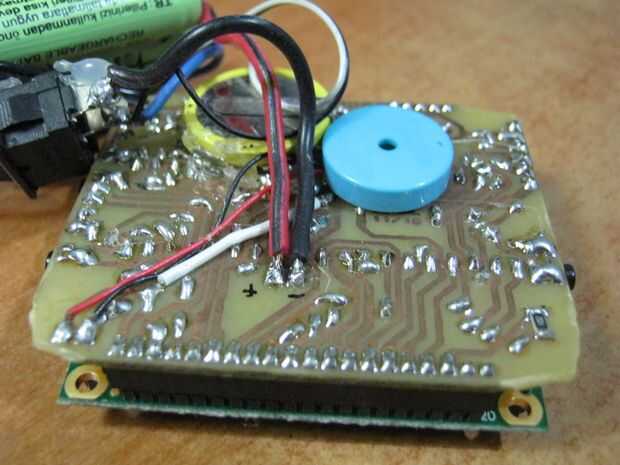

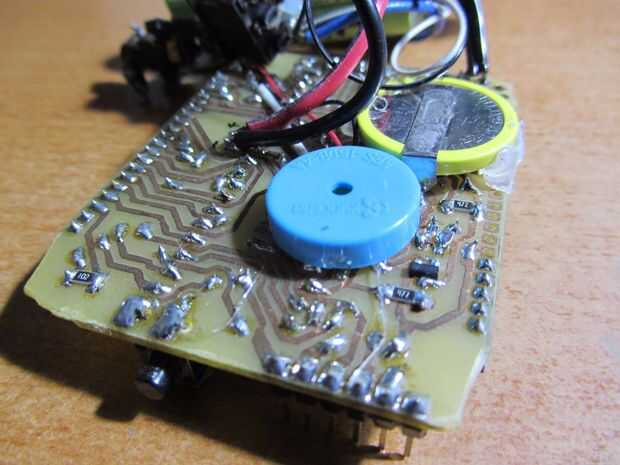

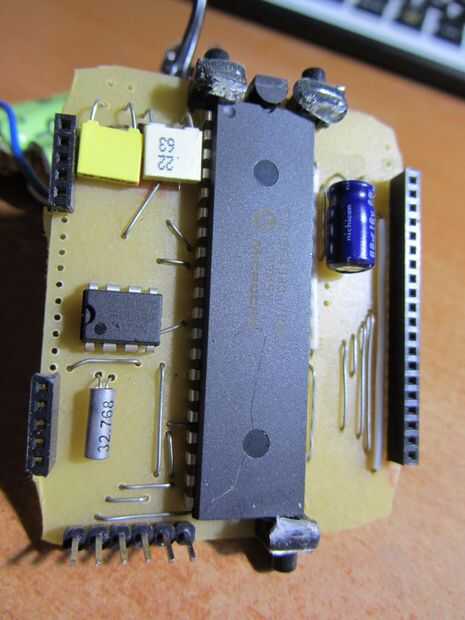

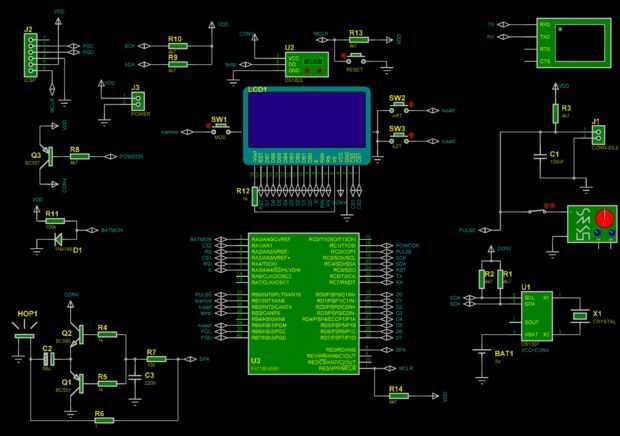

El circuito esquemático está por encima con la disposición del PWB he diseñado y usado para él. Esto debe ser en el espacio aconfined por lo que he intentado hacer tan pequeño como sea posible mientras que yo quería que se assembleable a mano sin herramientas especiales. Por lo que hay componentes smd donde sea necesario y algunos más. No voy a entrar en soldar un circuito paso a paso ya que hay muchos instructables sobre este tema.

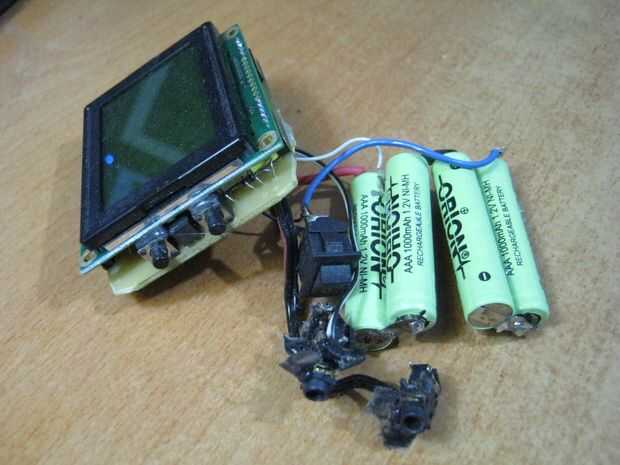

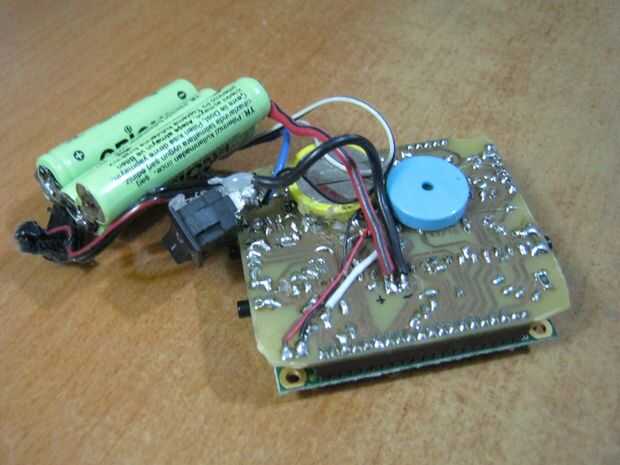

Como los componentes que he utilizado no son la potencia más baja, mi circuito dibuja algo parecido a 20mA durante la operación y más si se utiliza la retroiluminación de la LCS. Así que desconecta la luz y utilizar baterías más grandes para obtener una duración razonable.
