Paso 4: El circuito

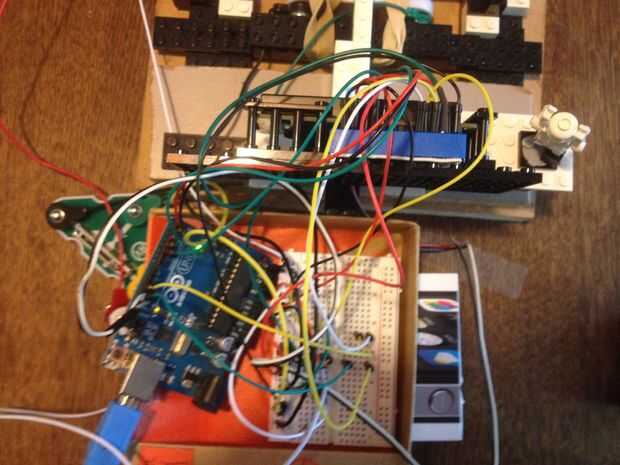

Primer paso, conecte su 5v y tierra de Arduino a los rieles positivos y negativos en su protoboard. (Recuerde que los carriles de la energía en un protoboard (marcado con líneas rojas y azules en la ilustración) se conectan horizontalmente, mientras que los bancos mediados de agujeros están conectados verticalmente, con un descanso por el medio).
Conecte uno de sus conductores fotoresistor a A0 entrada analógica en el Arduino y la tierra, con una resistencia de alrededor de 10K entre. (Yo usé 16K ya estaban ahí)
El otro cable va al + 5v tren en su protoboard.
Conecte un cable desde el interruptor situado en la barra de golpe a A5 entrada analógica en el arduino y la tierra, con otra resistencia de alrededor de 10K entre. El otro cable va otra vez en el riel de + 5 voltios positivos.
Su LED se conecta entre el pin digital 13 y la tierra. Nota: algunos LED necesita poner una resistencia en el circuito para evitar un corto. Algunos tienen una resistencia construida en. En caso de duda, poner una resistencia en el circuito. No desea realmente corta tu Arduino hacia fuera!
Eso es todo lo que necesitas para los circuitos de detección. Si vas a obtener lecturas de la ventana de Serial del equipo de padres de Arduino, puede omitir el paso siguiente. Pero si quieres un velocímetro independiente que se ejecuta en una batería de 9 voltios, búscate una pantalla LCD. Son diversión.
