Velocímetro de bici Arduino (4 / 16 paso)

Paso 4: Montar Reed Switch en volante

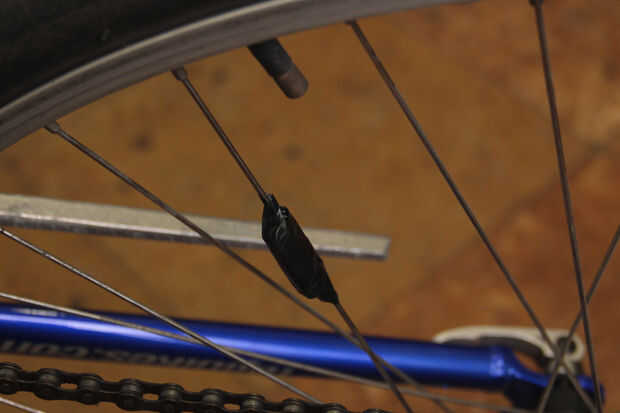

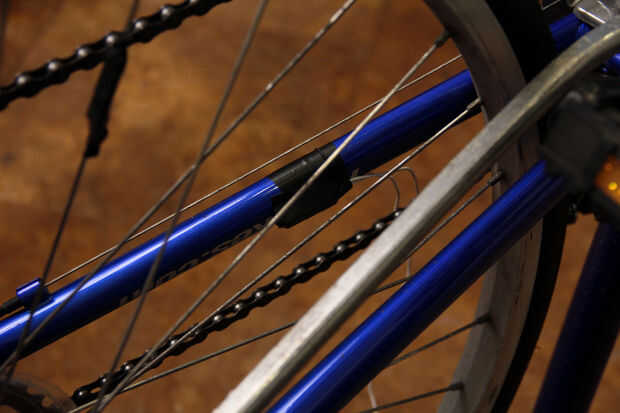

Fijar el imán y reed switch a tu rueda de la bici con cinta aislante (o la rueda está bien).  Como se muestra en las imágenes de arriba, el imán se conecta a uno de los radios de la llanta y el interruptor de láminas se conecta al bastidor de la moto.  Así, cada vez la rueda de la bici vuelve el imán se mueve más allá del interruptor. Conectar el formulario lleva la caña cambia a los cables de tu protoboard (orientación no importa aquí-es sólo un interruptor)

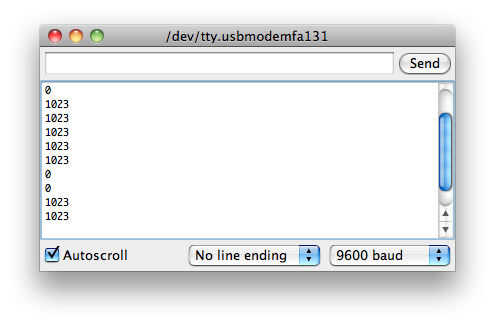

Utilice el código siguiente para probar el interruptor de láminas. Cuando el imán en la rueda se mueve más allá del interruptor, el arduino debe imprimir ~ 1023, de lo contrario se imprimirá ~ 0. Abra el serial monitor (Herramientas >> Serial Monitor) en el IDE de Arduino para probar su propia configuración.  Si el imán no parece estar afectando el interruptor reed, intente volviéndolo o incluso agregar un imán más fuerte si usted tiene uno.

 //arduino bike speedometer w serial.print() //by Amanda Ghassaei 2012
