Velocímetro de bicicleta "Analógico" (2 / 5 paso)

Paso 2: electrónica

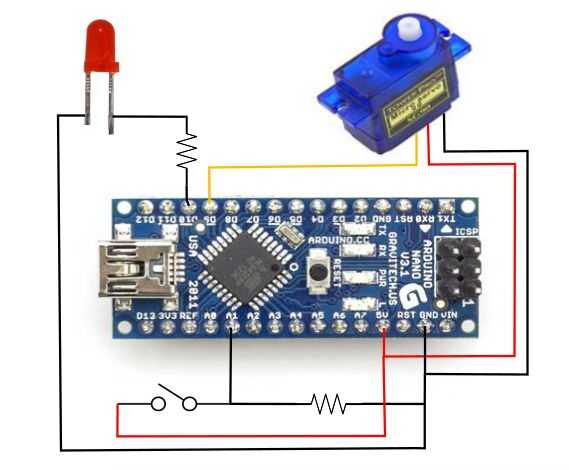

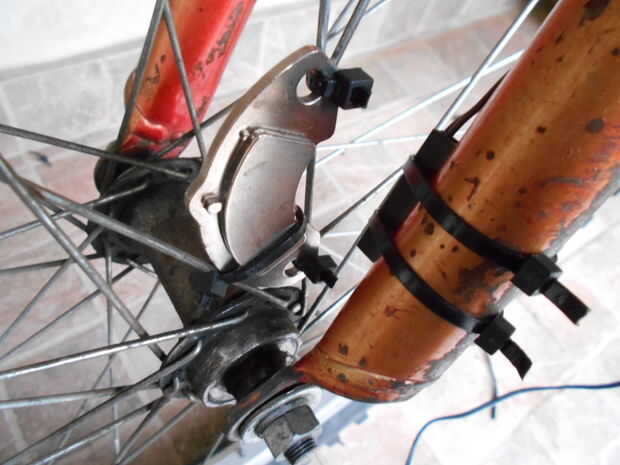

El circuito electrónico es bastante fácil, sólo tienes que seguir la imagen de abajo. La resistencia utilizada para lo LED es una resistencia de 220 ohmios y el utilizado para tirar hacia abajo el interruptor es un resistor de k 10.

El servo se utilizará a modo de la aguja en la pantalla y el LED parpadea cuando usted va más rápido que la velocidad permitida en la escala (ver últimos pasos para más detalles).
