Paso 1: El sensor de velocidad del
1-variable reluctancia magnética recoger (sensores ABS)
2 - IR LED y detectores infrarrojos
3 - en mi caso, un motor paso a paso como un generador de
Tomé este motor de mi antigua impresora de chorro de tinta. Tenía dos motores paso a paso, este es el más fuerte en términos de tamaño, peso, sensibilidad y salida de voltaje
El paso más difícil es montar el motor a la transmisión del coche donde el viejo cable de velocímetro solía ser. Para que el motor es impulsado como el movimiento del coche.
Debe haber:

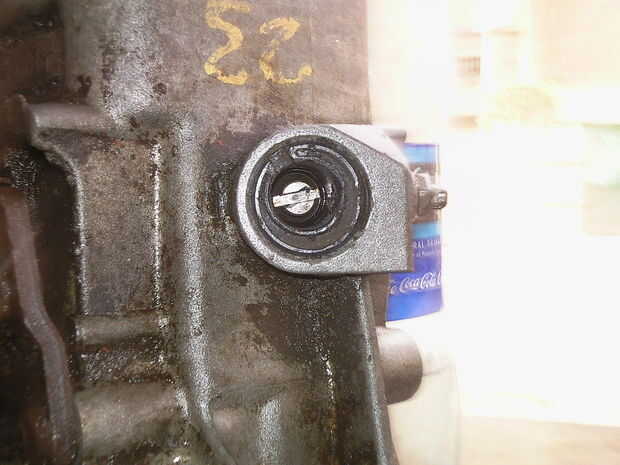

1-mecánica vinculación entre la cabeza del motor (marcha) y la varilla giratoria del velocímetro dentro de la transmisión

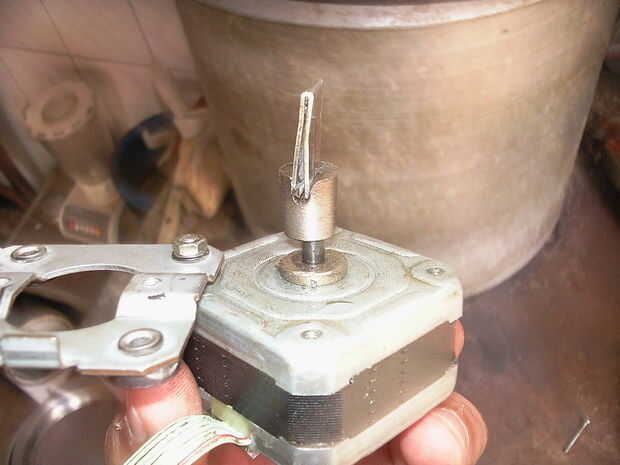

Esto fue alcanzado usando un pedazo pequeño de cobre doblado sobre sí mismo. uno de los extremos se gira por la transmisión, el segundo final para ser insertado en una ranura que hice en el centro de la cabeza del motor (engranaje)
ninguna soldadura, es necesario :)
Método 2-buena para montar el motor en el centro de lugar. No sacudir o a y fro movimiento es aceptado

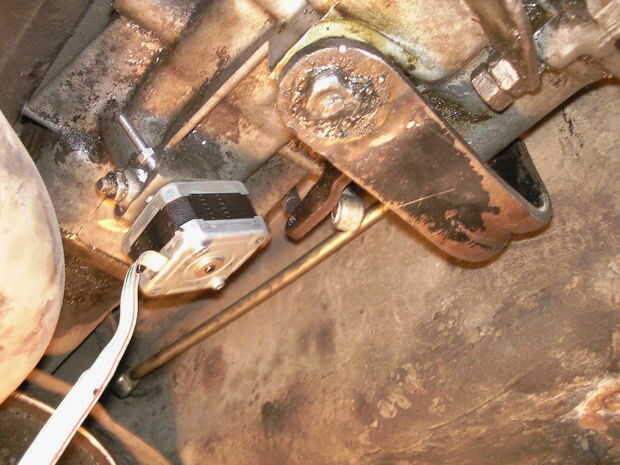

En mi mecánico, perforé un agujero de 4mm en el cuerpo de la transmisión, pasa un tornillo y tuerca. Luego llené los vacíos con pegamento de la resina de epoxy. Eso fue suficiente para la buena fijación.

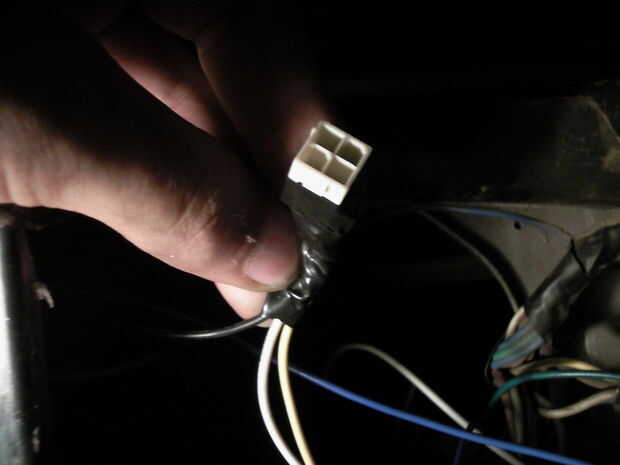

Ahora tengo un sensor de velocidad con un cable de 4 alambres :)
Tomé alambre No 1 como una señal de cable No 2 como campo de
Este motor puede generar hasta 48 voltios como lo probado. Pero cuando el montaje a la transmisión de mi coche, gira a alta velocidad generando 28 voltios. Está bueno. La relación betweed el aumento de velocidad y voltaje del coche es lineal. Esto es genial.
