Paso 1:
TENGA EN CUENTA:
Yo aconsejaría que usted construye una versión prototipo primer y solamente cuando y trabajo iniciar la construcción del recinto.
Para poder subir apuntes a la placa Arduino, el módulo GPS tendrá que estar desconectado, ya que utiliza los pines RX y TX mismo para comunicarse con la placa de Arduino como el IDE de Arduino. Mientras que el módulo GPS quedó conectado, intenta subir bocetos falló en mi caso.
PS. como YukselV sugerido, podría utilizar SoftwareSerial en lugar de la serie "simple", en el caso de que desee probar otras características que significa subir el dibujo varias veces - no tienes que desconectar el módulo GPS en este caso. ¡ Gracias YukselV! (https://www.arduino.cc/en/Reference/SoftwareSerial)
Del mismo modo, la pantalla LCD de alimentación debe ser desconectado durante la carga de bocetos para la placa Arduino. Esto es debido al pin RESET se conecta a la pantalla LCD, que interfiere con el IDE de Arduino. He leido que uno puede simplemente conectar el pin RESET de la LCD a + 5V en el Arduino (permanentemente) o temporalmente simplemente desconecte el cable RESET mientras se cargan el sketch a la placa Arduino. Simplemente desconecté la alimentación cuando sea necesario.
***********************************************************************************

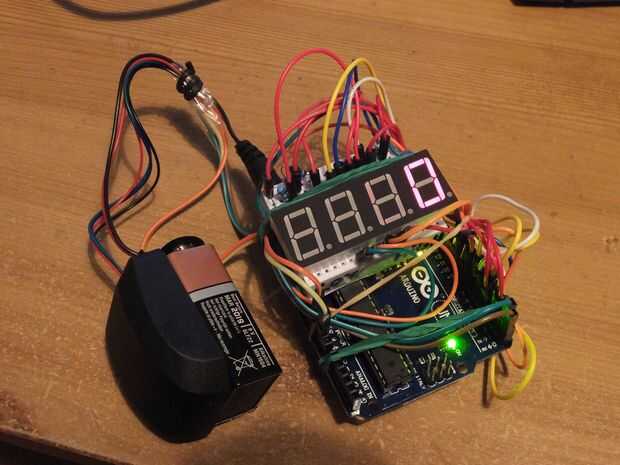

En primer lugar, porque mi orden LCD tomaría un tiempo para llegar, empecé probando el módulo GPS con una pantalla LED.

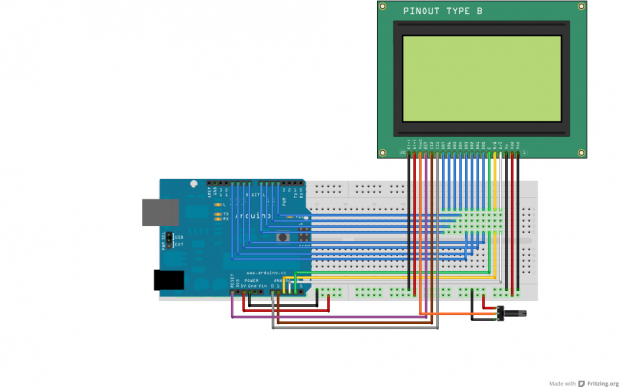

Cuando por fin llegó el LCD, me tomó un tiempo encontrar el cableado correcto para la pantalla LCD. He encontrado un tutorial en Italiano (http://www.mauroalfieri.it/elettronica/lcd-grafico...) que muestra el cableado (
). Sin embargo no funcionaba bien para mí, así que tuve que cambiar algunas cosas en:
-He tenido que cambiar algunos cables en el 10 k "trimpot" (controlar el contraste del LCD)
-He añadido otro potenciómetro 4.7 de k en serie con un resistor de 100 ohmios, que me permiten controlar el brillo de la LCD.

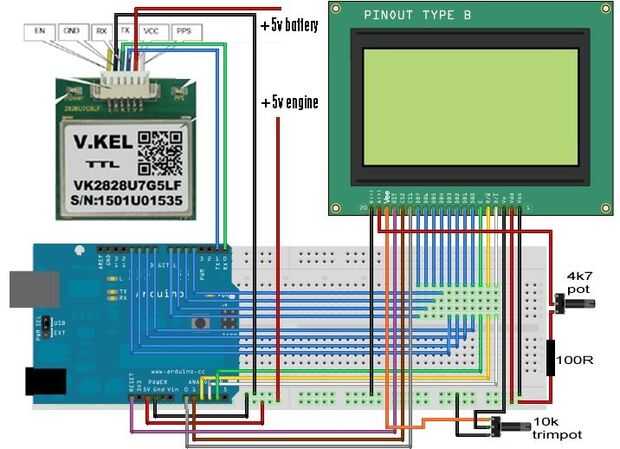

EDIT: gracias a ibenkos por señalar que el + 5v motor en mi imagen de cableado original fue conectado al carril de tierra en el protoboard. Por supuesto debe conectarse al riel positivo - actualizado foto subido.
Entonces quería para que la velocidad que se mostrará inmediatamente después de arrancar el motor de mi coche y desplazamiento. Sin embargo no quería dejar las cosas todo encendida todo el tiempo y riesgo para la batería del coche a muerto. Por lo tanto sería energía la placa Arduino y la pantalla LCD sólo cuando se inicia el motor, mientras que el módulo GPS funciona todo el tiempo, incluso cuando el motor está apagado (para que no tome "No importa cuántos segundos para bloquear a los satélites de posicionamiento para requieren envío a Arduino para el procesamiento de datos").
Es usted localizar los adecuados puntos de dónde obtener energía desde el tablero de fusibles.
Usando un USB coche adaptador de corriente conseguiría continua 5V para alimentar el módulo del GPS, mientras que el segundo USB coche adaptador de corriente me da 5V para alimentar el Arduino y la pantalla LCD sólo cuando se inicia el motor del coche.
Una cosa más a Nota: usé cables fundidos conectarse a ambos adaptadores de alimentación de coche, por lo que se fundirá en el caso de un cortocircuito y el algún otro automóvil.
