Paso 3: Costruiamo il circuito di comando (prima parte)
Il circuito di comando fondamentalmente e' compone con da:
-shift 8 registro de 8 bits (de 64 bits tot.) attivano/disattivano ogni singola colonna del cubo
-shift 1 registro collegato un 8 transistor NPN por attivare/disattivare ogni singolo livello.
-2 connettori da 40 e 34 pin o il con il cubo
-1 connettore da 12 pin il o con la porta parallela
¿Perche ' cambio de allo colleghiamo gli 8 transistor NPN registro dei livelli? Vienen sappiamo dirigí di ogni livello hanno il catodo (-) en la comuna quindi por abilitarli dobbiamo collegarvi il segnale di massa. Il problema e' lo cambio registro dei livelli ha venido un segnale la salida un nivel alto (livello logico 1, equivale a Vcc) en cada pin attivato. E ' che de bisogno di un componente, dato un segnale un nivel logico 1, abiliti il passaggio della corrente di massa. Este componente e' transistor de il. Esso si comporta vienen interruttore ONU: se il piedino della base viene posto un nivel logico 1 i piedini del collettore e dell'emettitore vengono collegati insieme.
Strumenti necessario:
-Saldatore
-Stagno
-Tronchesine
Materiali necessario:

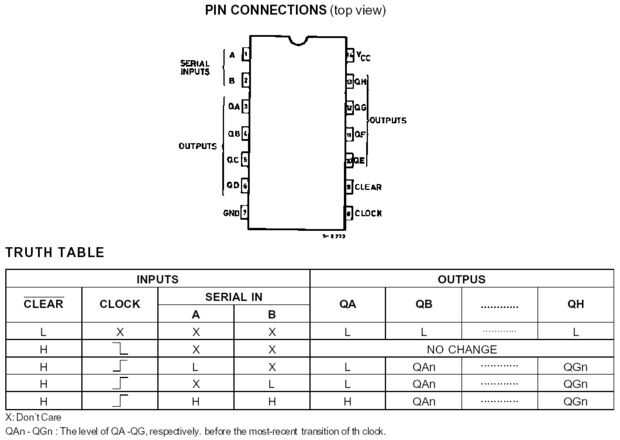

-da de cambio 9 registro de 8 bits (miei sono me 74HC164B)
-9 zoccoletti gli turno registro

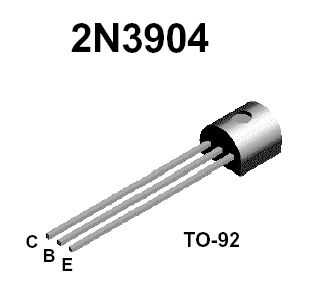

-8 transistor NPN (i miei sono i 2N3904)
-70 resistenze da 100 ohmios
-8 resistenze da 1500 ohmios
-1 millefori basetta
-2 connettori da 40 e 34 pin o il con il cubo
-1 connettore da 12 pin il o con la porta parallela
-3 connettori da 2 pin il o dell'interruttore di conectando, del led di conectando e del cavo di energía
-1 led rosso/verde (led di conectando)
-1 interruttore (interruttore di conectando)
-1 maschio connettore por alimentatori
-cavetti 3 un 2 poli con connettore alla fina (vienen quelli usados por nei pc por collegare led sul pannello frontale alla en la placa base)

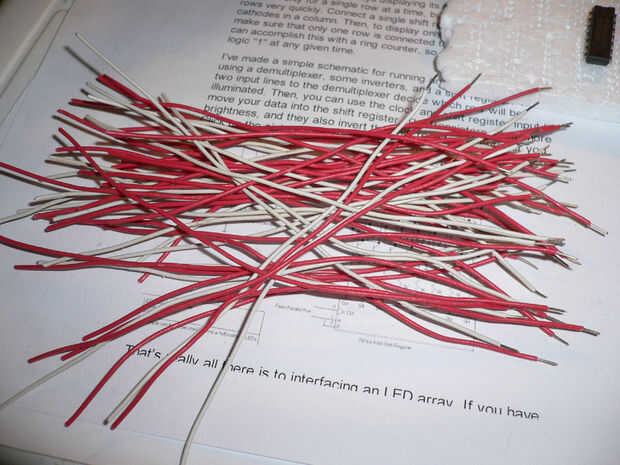

-Filo elettrico adatto alle saldature (fino e malleabile ma allo stesso tempo resistente)

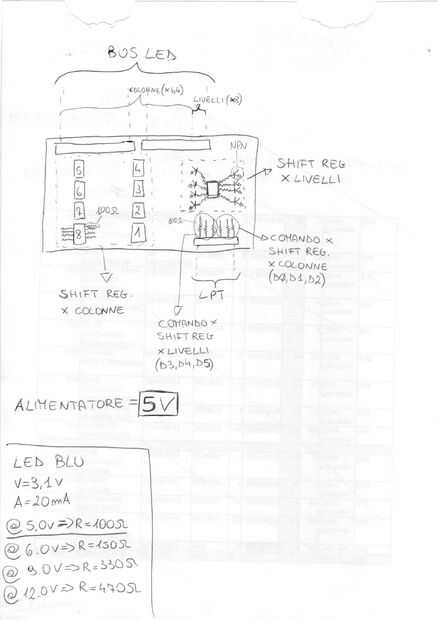

Una volta siete riusciti un procurarvi tutti i componenti sopra elencati potete cominciare con la costruzione del circuito de control. Usate lo esquema trovate tra le immagini.
VEDI IMG DA 20.00 a 20.14

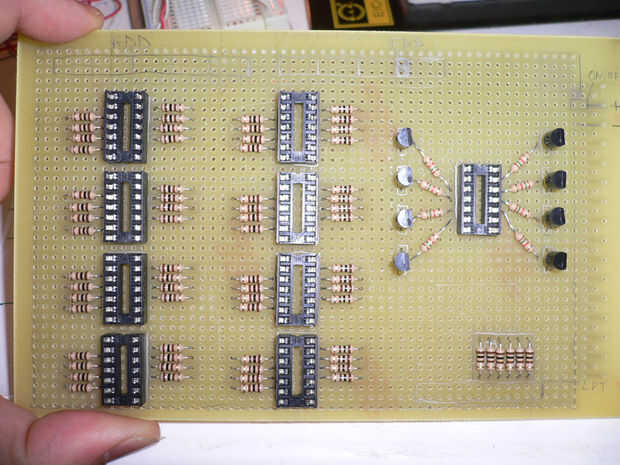

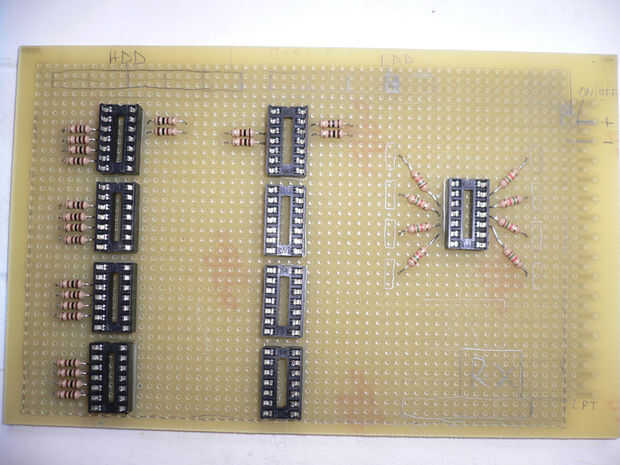

Innanzi tutto cominciate un posizionare i componenti un vostro piacimento sopra la basetta (oppure utilizadas la stessa disposizione che ho scelto io), tanto por rendervi conto del loro Déscripcion effettivo. Una volta avrete trovato la posizione finale di ogni singolo componente vi consiglio di disegnarvi cerca dei rettangoli con una matita por delinearne l'ingombro effettivo: cosi', anche quando andrete un riposizionarli via via saldate, saprete con certezza Paloma deve mirar. Infatti no potete tenere me componenti sulla basetta mentre saldate perche' dovrete capovolgerla por effettuare le saldature.

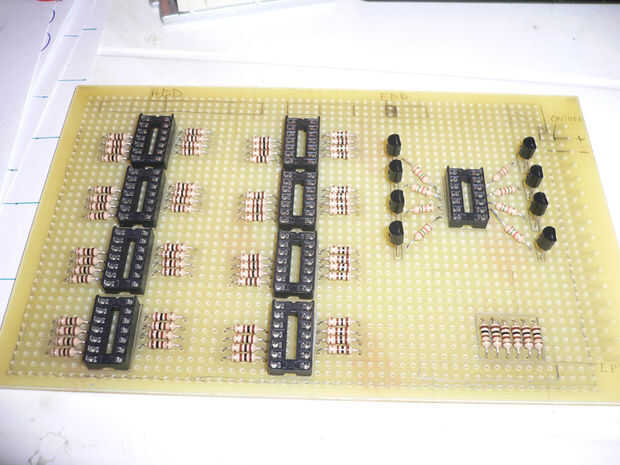

VI consiglio di saldare me componenti en questa successione:
1. Zoccoletti por gli cambiar registro
2. Resistenze da 100 ohmios e 1,5 Kohm
3. transistor
4. Connettori

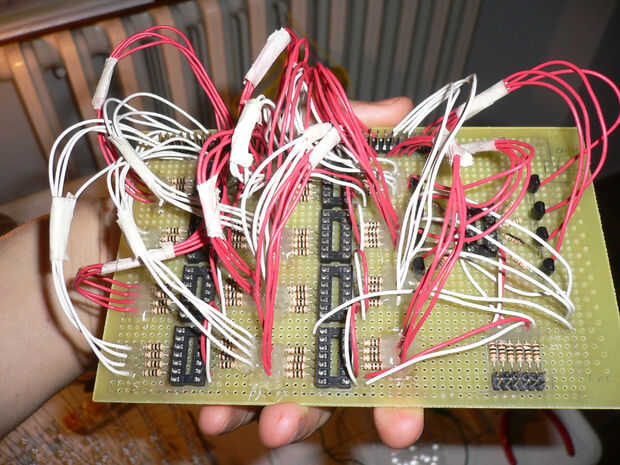

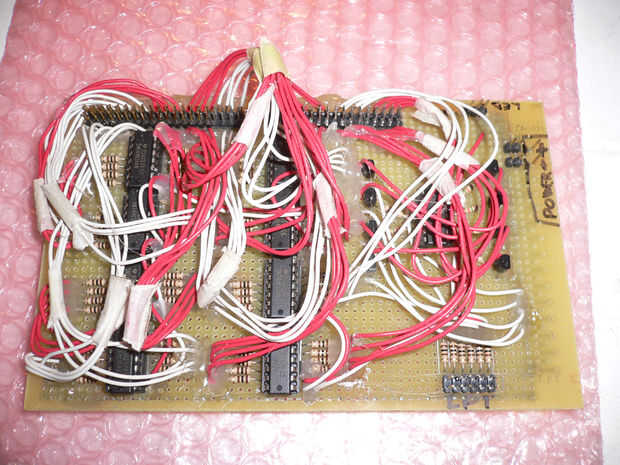

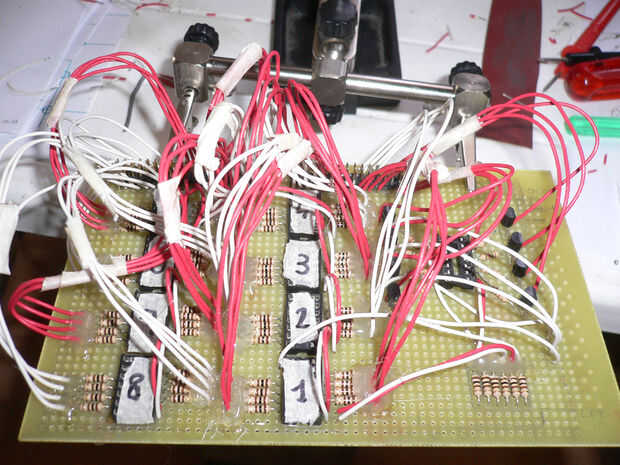

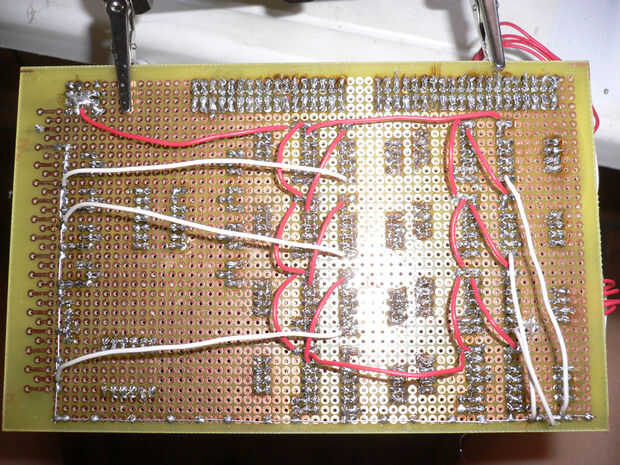

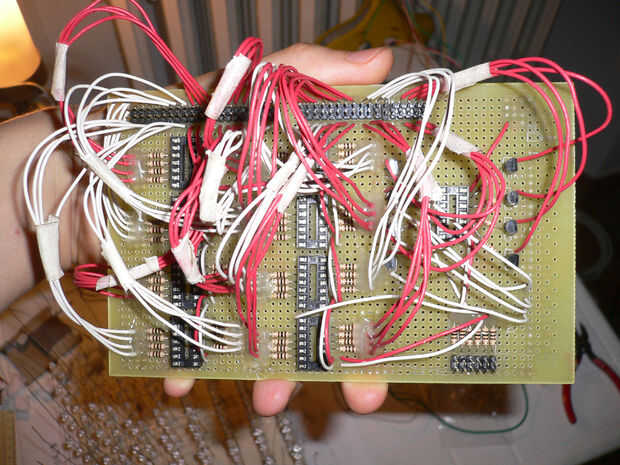

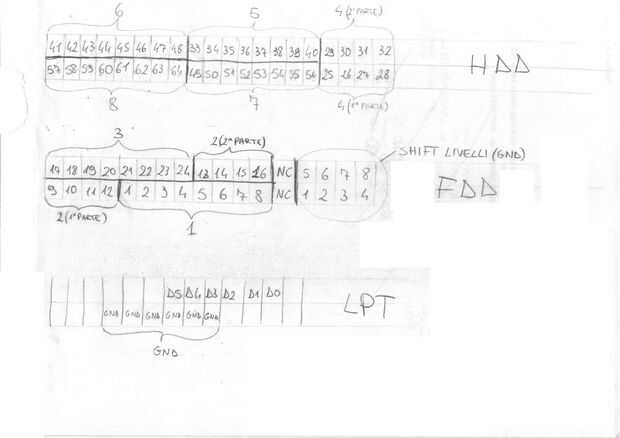

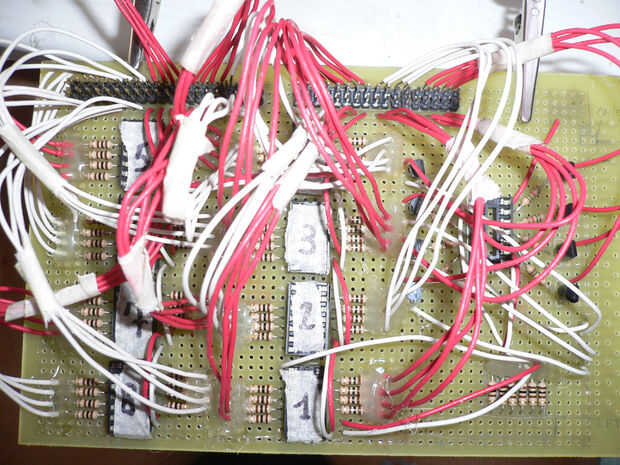

A questo punto armatevi di mooooooolta pazienza ed effettuate i collegamenti tra i vari componenti principali. En las Naciones Unidas secondo tempo ogni collegate resistenza/transistor ai connettori por il o al cubo. Segnate su di un foglio tutte le corrispondenze USCITE cambio Registro--> PIN CONNETTORI, saranno indispensabili quando andremo a saldare i vari fili di o ad ogni terminale del cubo.
CI sono varie accortezze potete seguire:

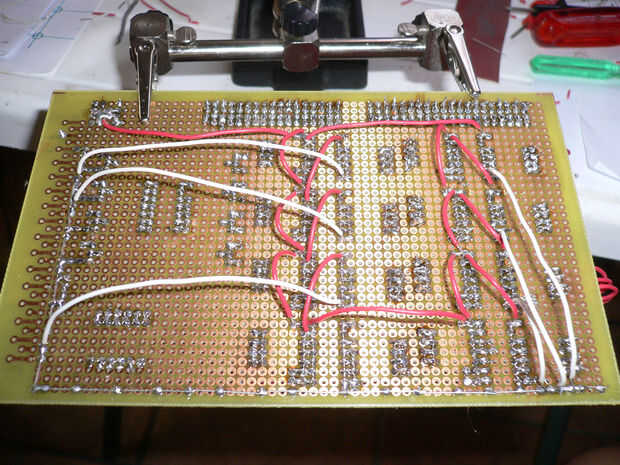

-Lungo 3/4 del perimetro della basetta destino una pista series continuas de un cui collegherete il segnale di massa: fa sempre comodo avere una massa a portata di mano.
-Per i collegamenti tra 2 o piu' punti adiacenti utilizadas no il cavo, unir direttamente con lo stagno i punti en questione
-Troppo no insistete con il saldatore sopra un singolo foro della basetta, la piazzola en rame potrebbe staccarsi
