Paso 4: Costruiamo il circuito di comando (seconda parte)

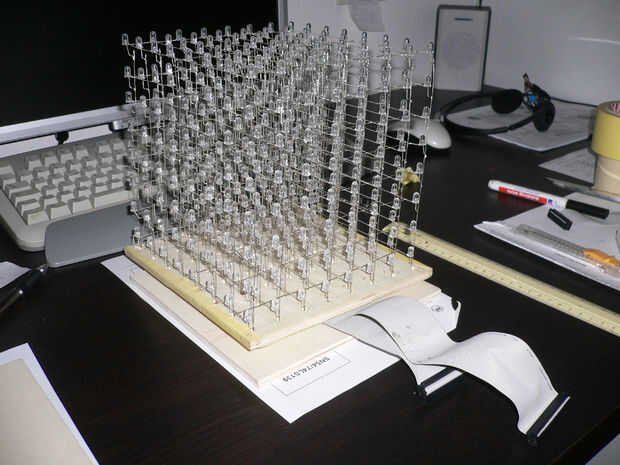

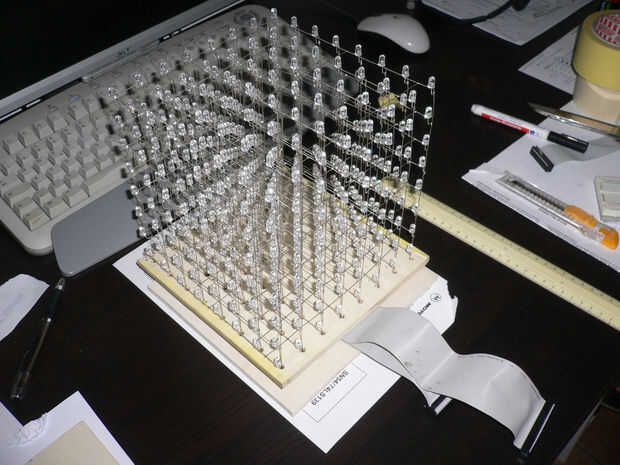

mettiamo por ora da parte il circuito di controllo e torniamo al cubo. Prendete cavi plano da 40 e 34 pin e tagliateli togliendo il connettore da una lato.

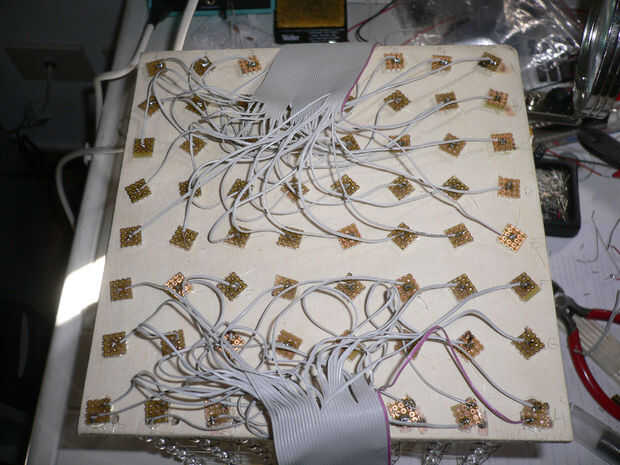

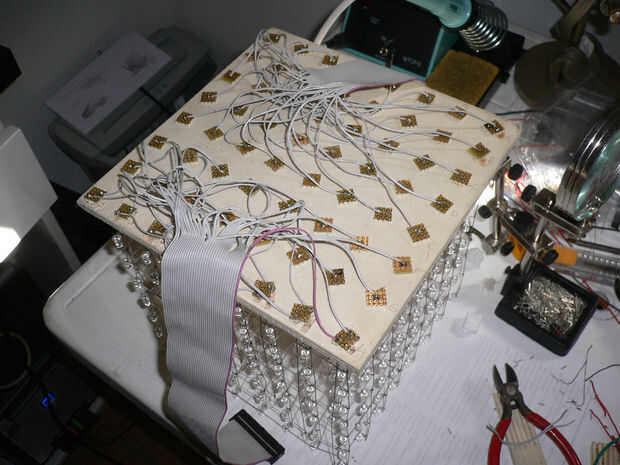

Separiamo por alrededor de 10 cm fili dalla parte Paloma abbiamo tagliato il connettore e speliamo ogni singolo filo. Quest'ultimi andranno collegati ai vari connettori dei catodi e anodi del cubo secondo lo esquema abbiamo segnato durante la costruzione del circuito de control. Cada pin di uscita di uno cambio registro dovra' essere collegato ad un intera fila di connettori seguendo l'ordine dei piedini (luego no un caso). En este modo cambio primo de il registro controllera' la prima fila, il secondo controllera' la seconda e cosi' via.
NB: dei 74 pines disponibles (40 + 34) un noi ne servono solo 72 (64 por le colonne, 8 por i livelli), 2 collegati no resteranno.
VEDI IMG DA 25.01 A 25.04
Costruzione del cavo di o con la porta parallela:

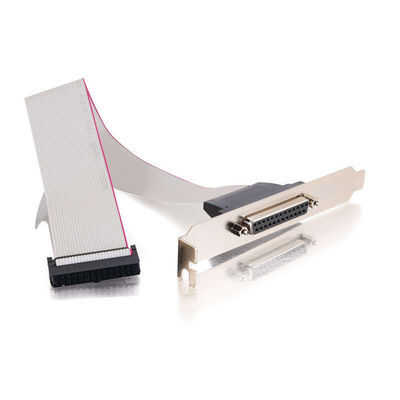

Nel mio caso sono riuscito a trovare un cavo di una vecchia madre Junta di un 486. Tablero de madre le molto datate hanno no mai la porta parallela integrata, essa e' collegata chiken un cavo plano un dei pin placa della.

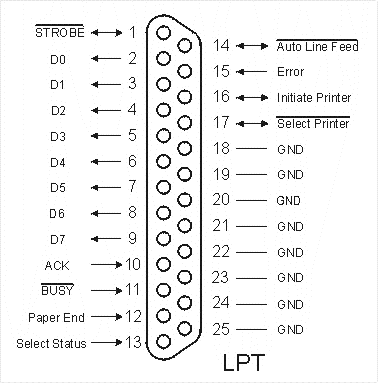

Se avete no modo di recuperare un cavo e volete costruirvelo da solo questo e' lo dei esquema pin della porta parallela:
VEDI IMG DA 30.01 A 30.03

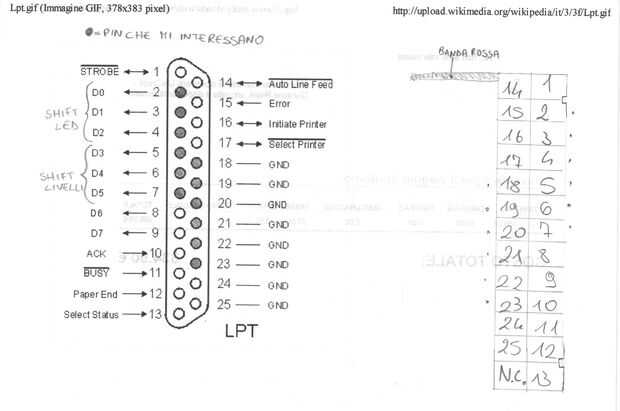

Dovrete primera pin da D0 una collegandoli D5 en este modo:
D0--> cambio entrada registro colonne
D1--> cambio claro registro colonne
D2--> reloj cambio registro colonne
D3--> cambio entrada registro livelli
D4--> cambio claro registro livelli
D5--> reloj cambio registro livelli
FICHA: se pin collegati verranno no vienen descritto sopra il software di controllo no funzionera'.
Costruzione dei cavi por l'interruttore di conectando, di led conectando e cavo di energía:
Por tutti e 3 cavetti dovete semplicemente saldare i vari componenti ai fili.
