Ventaja de proyecto: Instalar un famiclone en un Joystick de NES Advantage (3 / 4 paso)

Paso 3: El Famiclone de la tripa

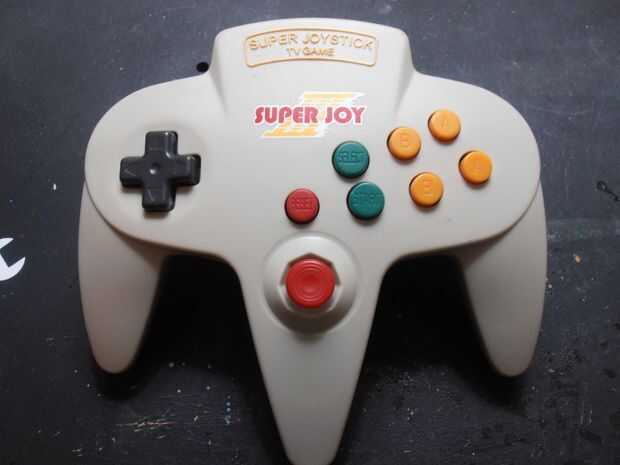

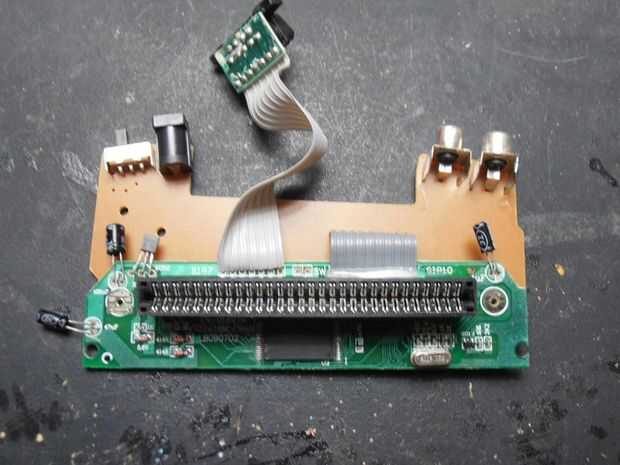

Ahora era el momento de abrir hasta el roto hasta famiclone y ver lo que hay dentro. Hubo 2 tableros principales, uno contenía las almohadillas del botón y todas las conexiones externas, el otro contenía el a menudo genéricamente llamado "Nintendo en un Chip", rom y fuente de alimentación.

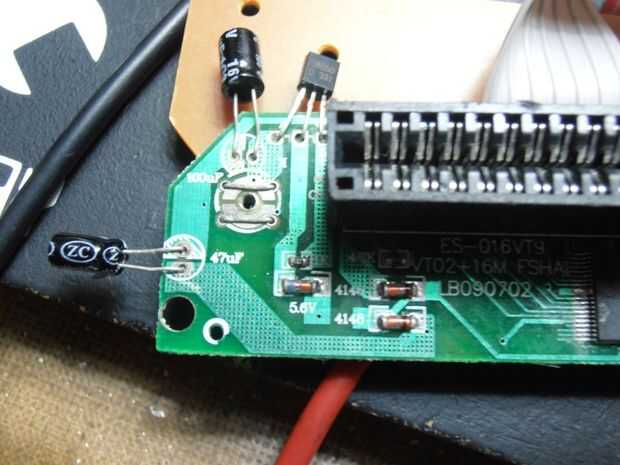

Inspección de la PCB principal muestra algo bueno y una broma. Lo bueno fue que el cable de cinta de la Junta del conector y la placa principal fue etiquetado en la pantalla de seda, por lo que no tengo que adivinar o trazar cual cable va donde. La broma fue el regulador de potencia, sólo un transistor y un diodo de zener poco minúsculo en su base.

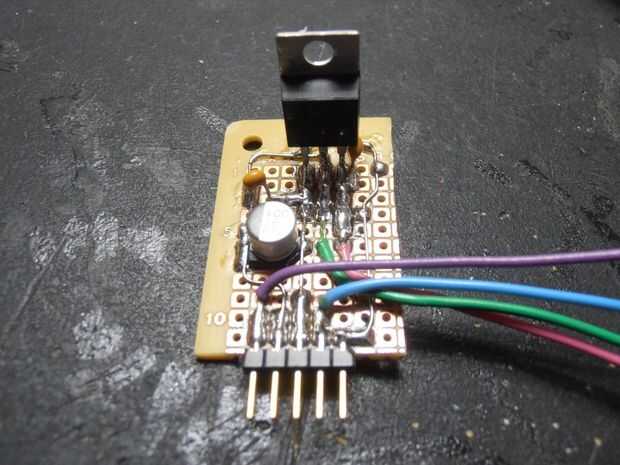

Me sorprendí de que regulador rinky dink puede manejar todo el sistema, pero su no va a sostener el sistema y un NES de la ventaja con su función de LED y turbo. Para conseguir alrededor de esto, he quitado las piezas de regulación de energía, ambos y había formada por un simple circuito de regulador de 7805 poco en algún tablero de perf. También funcionó las líneas de audio y vídeo a esa junta y agrega un encabezado de pin para un cable de AV que apretamientos, estiramientos de lo otros famiclone.
