Paso 4: Tiempo de botón arriba
Cableado del controlador es bastante simple, como el famiclone utiliza el mismo 8 bits paralelo a la configuración de registro de cambio serial como un controlador NES normal (por qué está más allá de mí pero gracias), la ventaja utiliza los mismos cables de color como nintendo lo hizo para su controlador de tan sólo una cuestión de cableado al reloj para datos y seguro a seguro.
Hay dos otras conexiones a realizar, uno es un interruptor de encendido y el otro es un botón para reiniciar la unidad. RESET es solo por cable a la placa principal con el otro lado del interruptor de conectado a tierra, está justo en línea con la corriente de entrada del adaptador de pared. A partir de ahí es cuestión de perforar unos de los dos interruptores, y poner los tornillos de nuevo en.

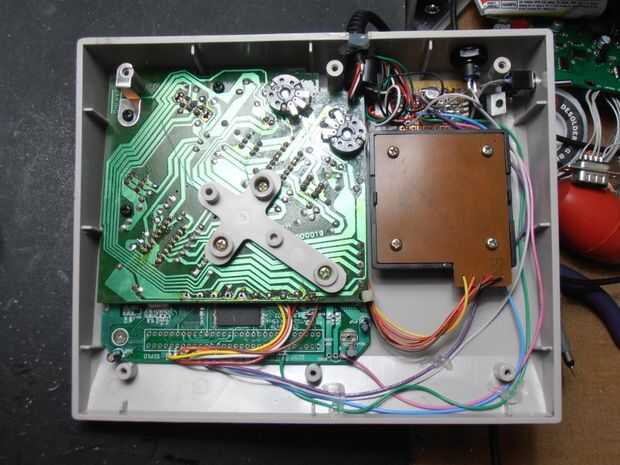

Para sostener el PCB utilicé algunas almohadillas adhesivas de doble cara espuma y una vez coge las cosas, mantener su no va a dejar ir eso mainboard. Pequeños toques de pegamento caliente poner en orden los cables y en ningún momento estoy disfrutando de Kung-FU
Para hacer la placa base encajan el controlador que tenía que quitar el conector de la famicom. Yo algún día volver y alambre al exterior con cables de cinta o un conncector de 72 pin para jugar juegos de NES en él. La mayoría de los juegos en esta cosa es títulos asiáticos bola impar, pero hay bastantes títulos NES estándar en ella, como SMB o Contra
Para una lista de juegos que vinieron en esta cosa por favor consulte el artículo de wikipedia
http://en.wikipedia.org/wiki/Power_Player_Super_Joy_III
