Ventana de Arduino controlado para el gato (2 / 7 paso)

Paso 2: mecánica

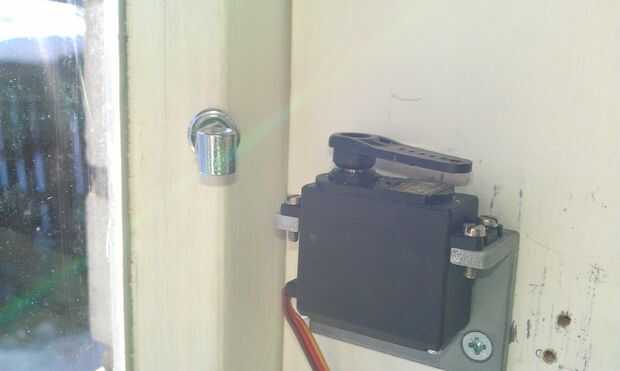

Hemos hecho un soporte para servo y unido al bastidor. Luego fijamos una bisagra pequeña ventana a la ventana sí mismo.

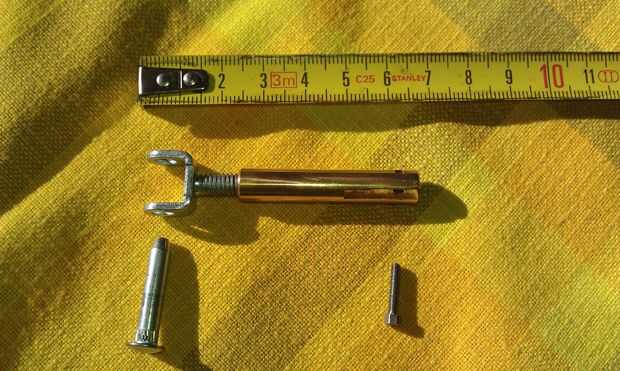

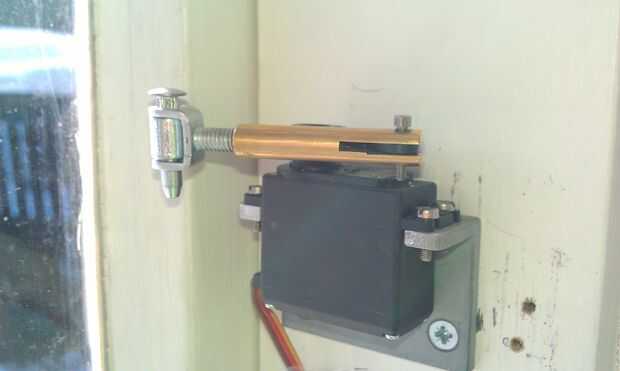

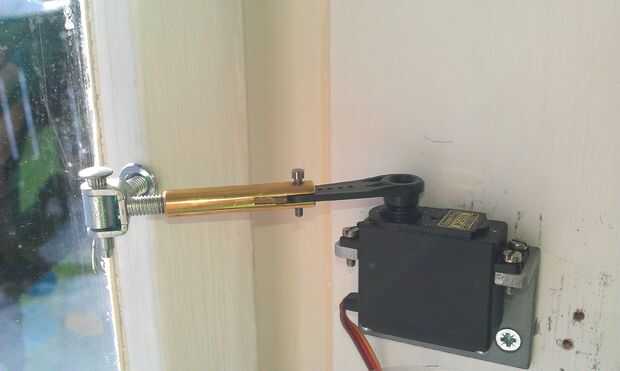

Hicimos ajustable del brazo de barra de cobre. No fijar el brazo de servo con el tornillo hasta que primero han impulsado el servo a la posición cero (cerrado) con el programa de control. Lo bueno de esto es que los mecánicos son fácilmente ajustables.

Elegimos Towerpro servo con engranajes del metal para obtener larga vida para la instalación. Se mueve la ventana bastante fácilmente, pero no puede cortar el gato (ni nada). La velocidad de cierre se encuentra a muy lenta.

Hay archivos dfx del brazo de soporte y actuador de servo incluido.
