Paso 5: fotos

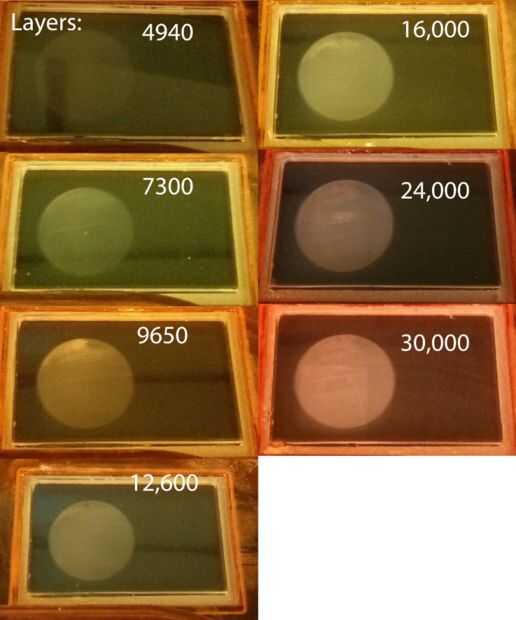

A pesar de la baja calidad de las fotos se puede deducir un aumento gradual en la opacidad y heterogenatity de la ventana. En capas de 30K varios tipos de daños son evidentes a simple vista.

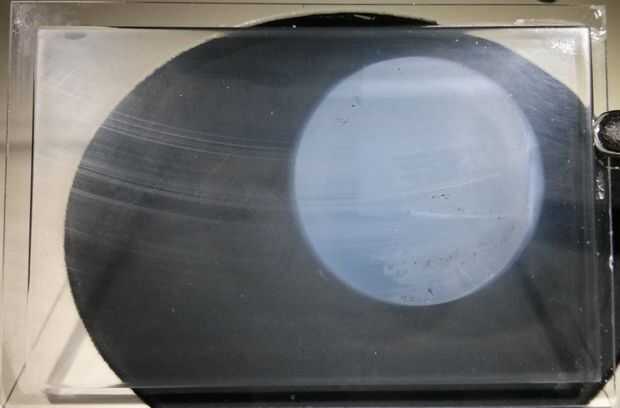

1) una neblina blanca general en el área impresa que comenzó a aparecer en ~ 5 K capas.
2) regiones más opacas en todas las áreas impresas, que el área que se encuentra más frecuentemente en áreas más lejos del eje. Éstos comenzaron a aparecer en algún lugar alrededor de las capas de 7-10 K
3) áreas donde trozos grandes (~ 1 mm) de PDMS han sido removidas de la superficie. Creo que esto es lo que finalmente "matado" la capacidad de la ventana para imprimir sin interferencia. Cuando éstos aparecieron en 24 K capas el cilindro de 30 mm detenido la impresión. Cuando aparecían en capas de 30 K con la más sólida la impresión otra vez llegó a ser casi imposible. Una vez más, este daño aparece en la promueve los puntos de la impresión desde el punto de rotación. Estas son también las áreas que experimentan la mayor fuerza del proceso de separación.
4) rasguños de la impresión de ser girado sobre el PDMS. Sorprendentemente estos no aparecen corresponden a las áreas altamente dañadas y tal vez a una superficie estropeada en la cabeza de la construcción.
5) rasguños de la limpieza fuera de estas regiones.
