Paso 13: Fije los cables al microcontrolador

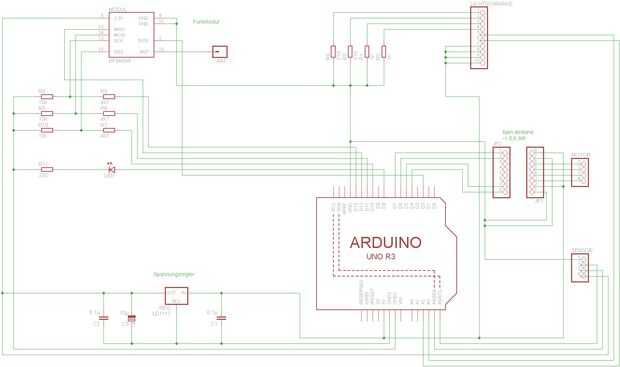

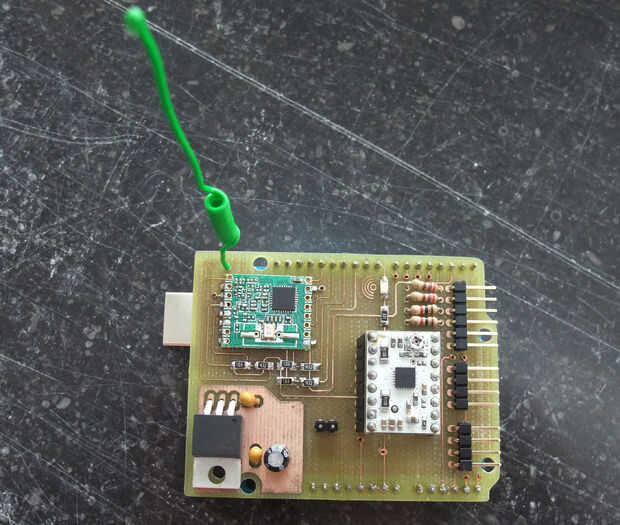

Para el aspecto técnico de nuestro proyecto de conectar todas las piezas como se muestra en el esquema del circuito mediante la creación de una tarjeta de circuitos (como lo hicimos) o mediante el uso de un protoboard. Tenga en cuenta que también incluyó un módulo de radio en nuestro tablero. Más información en este módulo en que usted encontrará.

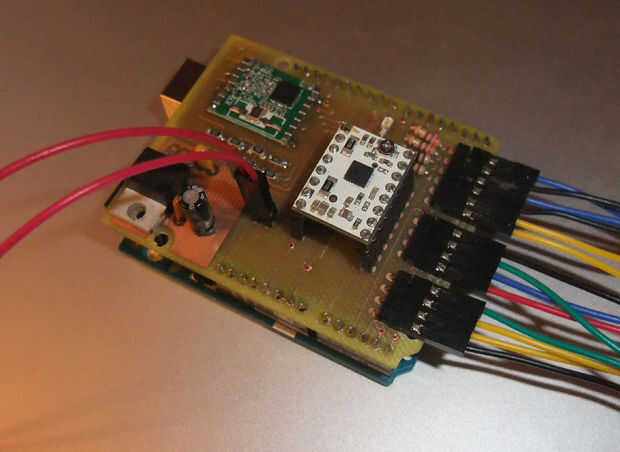

Soldadura o Conecte los cables de los componentes con tu Arduino de la siguiente manera:
Barrera de luz:
Pin 1 - tierra LED 1
Pin 2-GND LED 2
PIN 3-célula fotoconductora GND 1
Pin 4-célula fotoconductora GND 2
Pin 5 – célula fotoconductora 1
PIN 6 – célula fotoconductora 2
PIN 7 a 10, 5V para todos los componentes
Motor:
Conecte los cables del motor con el conductor del motor. Utilizar el mismo orden para el controlador de motor y motor.
Sensor de luminosidad:
Pin 1-tierra
Pin 2 – SCL
PIN 3 – SDA
Pin 4 VCC (3,3 V)
