Paso 4: El divisor entre la cámara impelente de aire caliente y frío

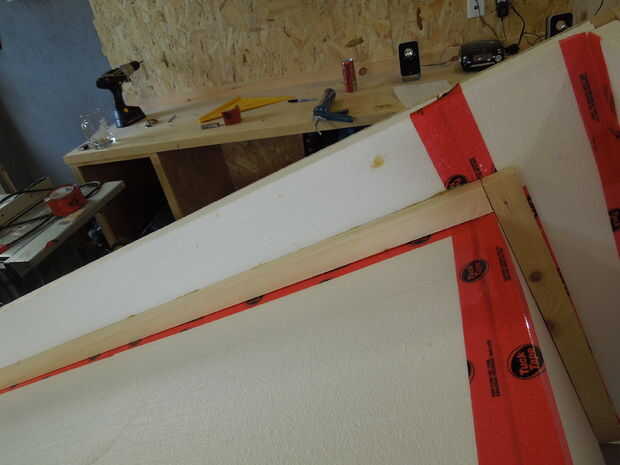

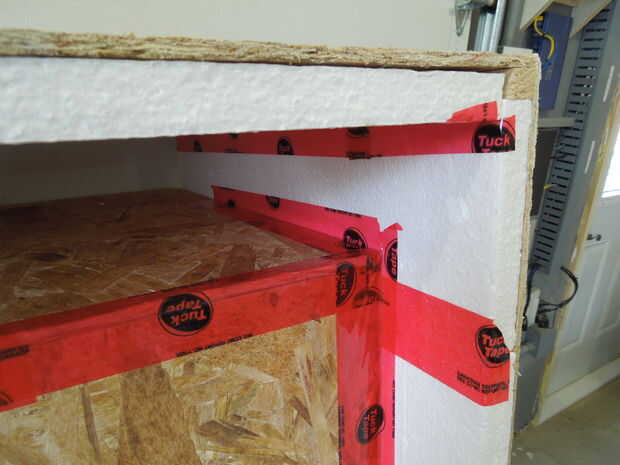

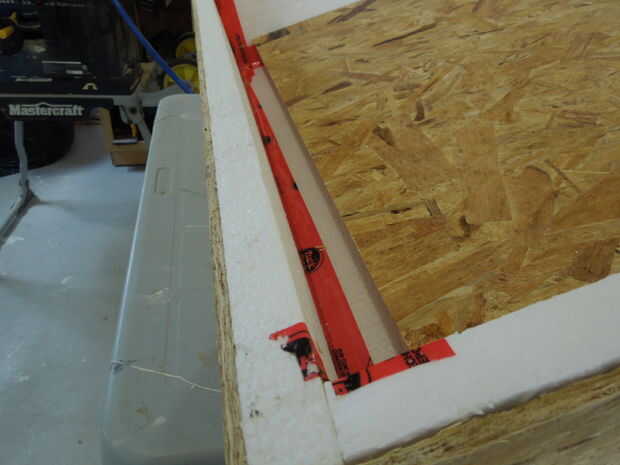

El divisor consiste en OSB de 1/4 '' con un espaciador a cada lado. El espaciador hizo rasgar abajo tablero de 1 por 6 a 1 1/2 '' por las tiras de 3/4 ''. Las tiras eran pegadas con pegamento de cartón pluma para el aislamiento y luego aseguradas con 2'' 16 calibre clavos del clavito en un disparo de la cáscara exterior. A lo largo de ambos lados del colector y deje de 1 1/2 pulgadas desde la parte inferior.

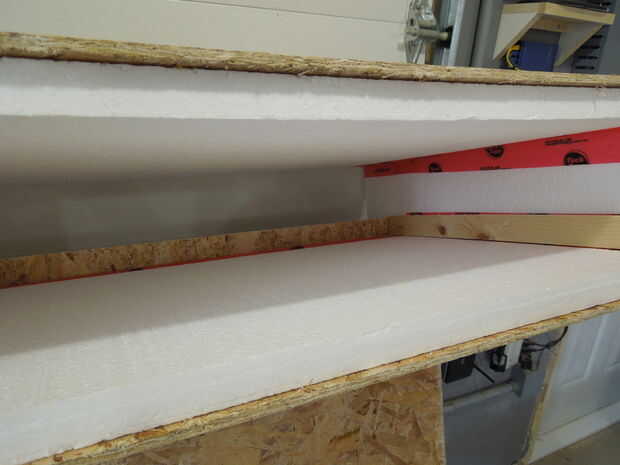

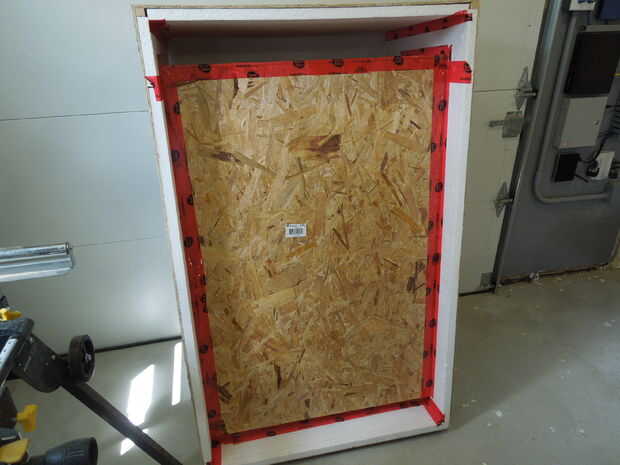

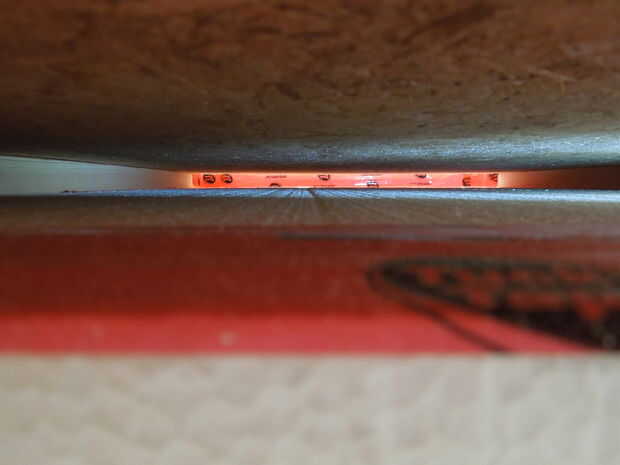

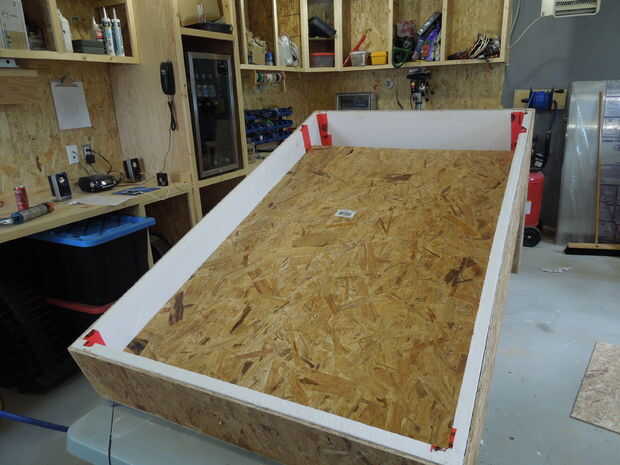

A continuación, dos placas de OSB se cortar para caber a través de los espaciadores y luego pegados y clavados en su lugar. En la parte inferior del colector, un espacio de 1 1/2 fue dejado hacia fuera para permitir que el aire frío entrar en la cámara de calentamiento.
