Paso 1: Paso 1 crear el heatexchanger
El intercambiador de calor es algo costoso de hacer, a menos que usted puede conseguir 2 º mano materiales. Usé más de 10 tubos de masilla para unirlo todo. Si puede obtener el intercambiador de calor, o de 2ª mano el conjunto entonces vaya para él.
He no creado el intercambiador de calor de 2 cubrir de aluminio de 8 pies x 4 pies con textura. Conseguí en una tienda de metal fabricante y ellos guillotinados las dos hojas grandes en hojas 32 2ft x 1ft. Usé 30 de estas hojas para hacer mi intercambiador de calor que mide 12 "x 24" x 8 "aprox. El tamaño del intercambiador dictará el tamaño de la caja. No lo hacen demasiado grande para la escotilla de acceso al ático.

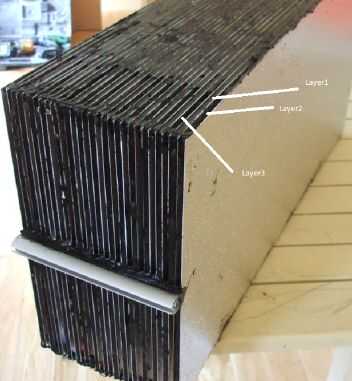

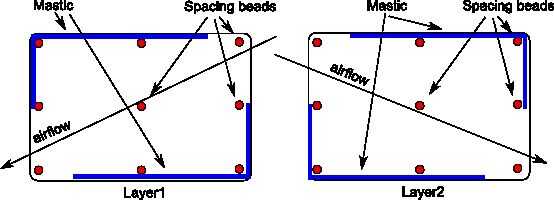

Las hojas de aluminio se colocan uno encima del otro con un patrón de colas-herméticos, que alterna en todas las otras capas. Antes de empezar, mira atentamente las fotos y podrás ver que hay lagunas alternas entre cada segunda hoja, en las esquinas por ejemplo, las capas 2 y 3 son huecos en esa esquina. El diagrama de arriba muestra el patrón de masilla (mostrado en azul) para cada placa; las capas impares se muestran en una imagen y las capas incluso aparecen en el otro. Tenga en cuenta también la dirección del flujo de aire. El flujo de aire va en la dirección opuesta en cada capa.
Las hojas son bastante pesadas usé granos pequeños, (se muestra como puntos rojos en el diagrama) incrustados en la masilla para evitar que el sándwich aplastamiento mientras que el lentisco.
También he creado una plantilla que consta de una pieza plana de mdf con 4 bloques de 4 "x 2" sobresale verticalmente para ayudar a mantener las placas alineadas. Una vez que empezar a usar masilla, necesita cada poco de ayuda que puede obtener, y desea el acabado intercambiador de calor para asemejarse a un bloque rectangular y no una escalera de caracol.
