Ventilador automático de temperatura controlada (2 / 3 paso)

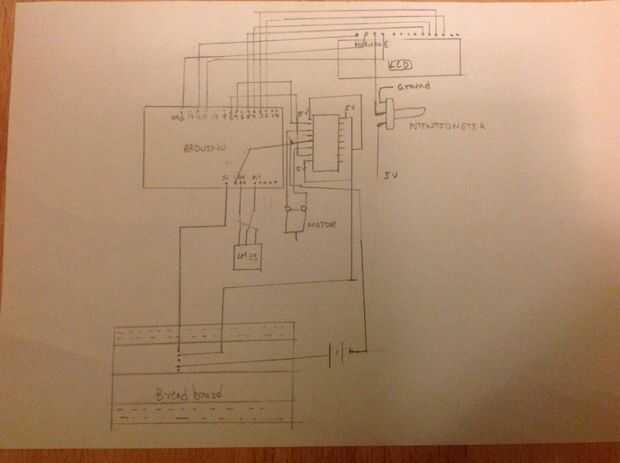

Paso 2: Construir el circuito

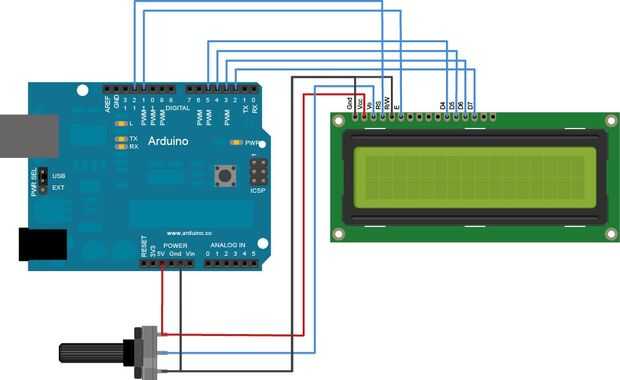

Conectar la pantalla Lcd con Arduino
-RW suelo
-RS 12
-Habilitar a 11
-D7 2
-D6 3
-D5 4
-D4 5
-limpiador para VO
-A perno del potenciómetro a tierra
-pin B del potenciómetro a Vcc

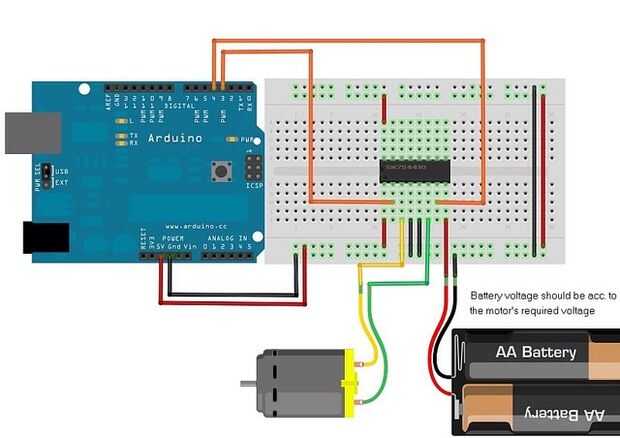

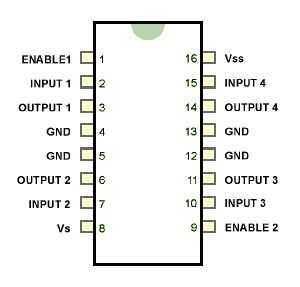

Conexión l293D para Arduino
-El pin 1 del l293D para permitir (5v)
-pin 2 del l293D para Arduino 7
-pin 3 de l 293D motor pin
-pin 6 del l293D motor pin
-pin 4 del l293D a tierra
-pin 7 del l293D para Arduino 8
-pin 8 del l293D a 5v
-pin 16 del l293D a 5v

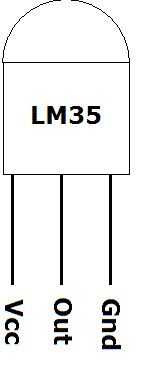

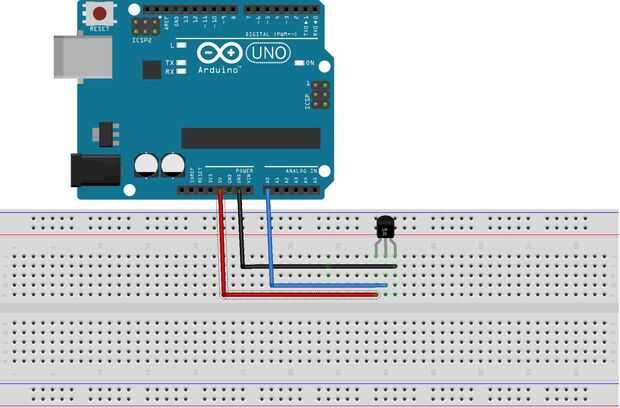

Conectando el LM35 para Arduino
-Vcc (pin 1) a 5v
-Salida (pin 2) Ao de Arduino
-Ground(3rd pin) a tierra

(También puede utilizar una placa de desarrollo con lcd combinado y controlador de motor)

Conectar los motores al pin 3 y 6 del l293D
