¿Conoces ese sentimiento molesto cuando tienes que salir de la cama para apagar el ventilador del cuarto de baño? ¿Una que usted debe encender ya que de lo contrario todo húmedo y mohoso finalmente en su lugar? Bien, usted puede olvidarse de que ahora con este pequeño gadget :)
El pequeño sensor de temperatura y humedad de DHT22 mide la humedad relativa en cada 15 segundos. Calcula un promedio de las últimas tres mediciones, y si el valor es superior al 65% se enciende el ventilador. Cuando se enciende el ventilador, se ejecutará durante al menos 2 minutos. Durante este tiempo se pasan por alto todas las medidas. Después de desconecta el ventilador, se omitirán medidas durante 10 minutos.
Esto es para evitar el ventilador encendido y apagado cuando la humedad está colgando en el borde.
Piezas necesarias:

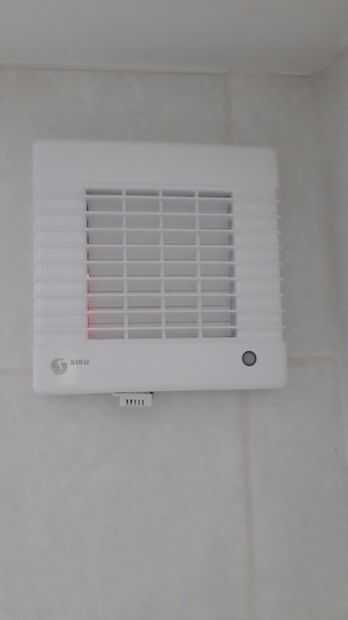

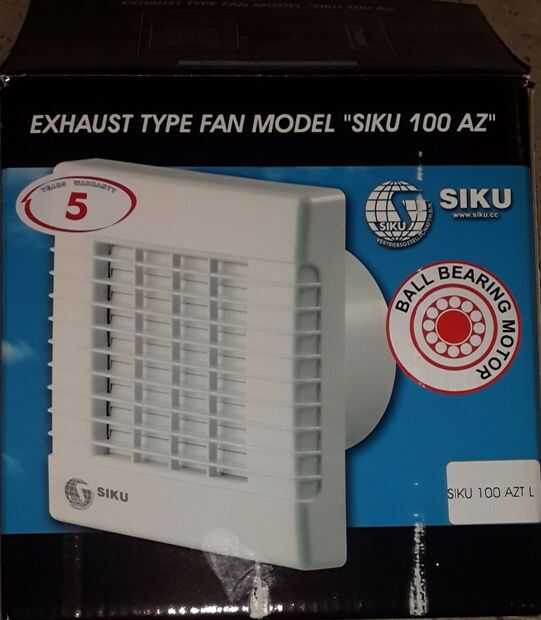

-Cuarto de baño (cualquier tipo va a hacer, he usado uno con persianas automáticas, llamados SIKU 100-AZ)

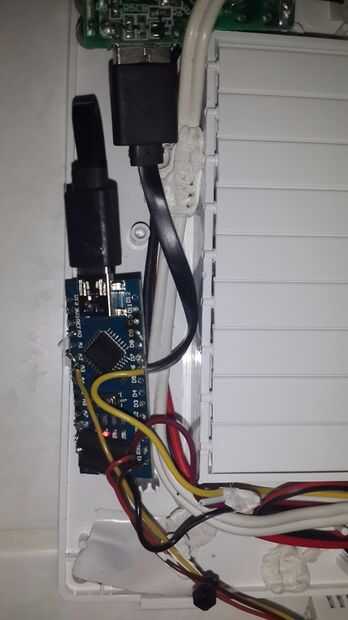

-Arduino Nano
-Mini-cable USB
-220 V - USB cargador/fuente de alimentación del teléfono
-Sensor de temperatura/humedad DHT22

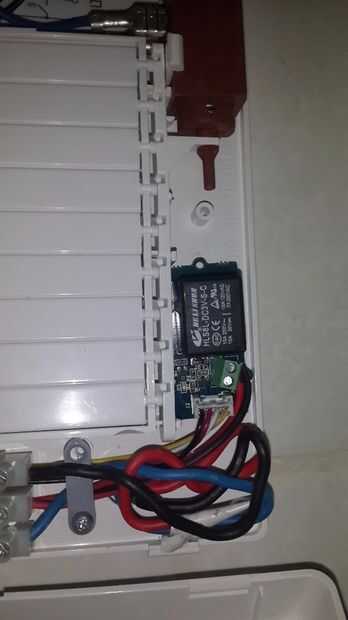

-Relé Grove (10 A) [cualquier relé hará con las mismas especificaciones]
1. conectar la clavija de DHT22 VCC (primero de la izquierda si usted está buscando en el lado con la parrilla) para Arduino Nano. + 3,3 V de salida. Se pudo conectar con el + 5 V así, sino necesitaremos para el relé.
2. Conecte el segundo pasador en la DHT22 a Arduino A2
3. conectar el extremo derecho de la DHT22 a Arduino GND.

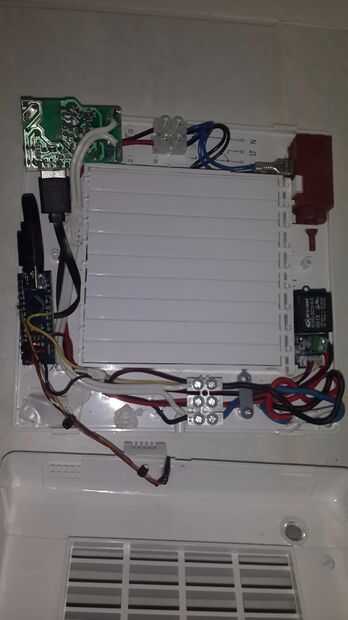

4. Conecte el relé a la Arduino con el Cable de Grove.
Rojo: + 5V
Negro: GND
Amarillo: D7
Blanco: no conectado.
5. cargar el programa.
6. conectar el Arduino a la fuente de alimentación con el micro cable USB y enchufe la fuente de alimentación en el conector.
7. Verifique si funciona: una vez que está en aire húmedo soplo (de la boca por ejemplo) en la parrilla del sensor de DHT22. Seguir haciéndolo, debe permanecer húmedo durante al menos 45 segundos para activar el ventilador. Escuchar el clic del relé después de 45-50 segundos. Si es there'you es bueno.
LOS PASOS A CONTINUACIÓN AQUÍ SE TRATAN DE ALTA TENSIÓN. PROCEDA SÓLO SI SABES LO QUE ESTÁS HACIENDO Y SIEMPRE USE UN MULTÍMETRO PARA COMPROBAR SI HAY TENSIÓN ANTES DE TOCAR LOS CABLES!
8. Apague la alimentación en su cuarto de baño o dondequiera que usted está planeando montar el ventilador.
9. Verifique con un medidor de voltaje (multimetro) si todavía hay electricidad en los cables: conectar a ~ modo (AC) y a una gama mayor que 250 V - generalmente de 600 V.
Con cuidado Presione uno de los cables con una y la otra con el otro perno de medición. No toque usted mismo y sostener sólo la parte de goma. Si es que no esté tensión, puede continuar.
10. Conecte el cable null para entrada nula del ventilador. Generalmente está marcada con un color azul o es simplemente un alambre sin ningún plástico en él.
11. conectar el cable vivo (uno que lleva el voltaje) al contacto del relevador marcado COM común. Este cable está marcado generalmente negro (para recordar más fácilmente, negro significa muerte - igual si lo tocas).
12. Conecte el otro contacto del relé N.A. (normalmente abierto) de marcado a la entrada de alambre caliente del ventilador.
13. regresar la electricidad y ver si funciona. :)
