Paso 2: El circuito - Asamblea
Como se puede ver en la imagen de arriba que estoy utilizando pernos 2,6,12, que son las mismas para cualquier tipo de frambuesa pi puede tener, para que no tenga que preocuparse por el hecho de que estoy usando un modelo de Pi B rev2.
Conecte los cables de la misma manera que lo estoy haciendo.
-El 5v(pin2) va a VCC
-El GND(pin6) a la tierra
-El GPIO18(pin2) va a la IN1

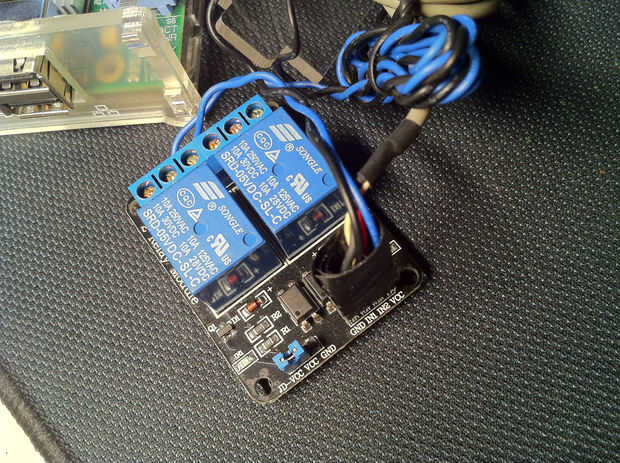

Asegúrese de que el puente en el relé se establece en: JD-VCC VCC.
Ahora al relé... Mi configuración es un poco raro, lo sé. No quería utilizar una fuente de energía externa para iniciar el ventilador, así que un poco de adjunto a la pi, así. Deberás hacer un pequeño corte a los 5v y el cable de tierra procedente de la pi para conectar los cables del ventilador del mismo modo que estoy haciendo. Puede utilizar un soldador y algunas cintas como hice yo.
No creo que hay una razón para preocuparse bricking su pi, porque sólo el cable de tierra está conectado directamente a la pi. Si ves detenidamente la imagen, el relé conmutador está conectado al cable de alimentación, lo que significa cuando el ventilador está apagado, la conexión directa con el pi que es 'abierta' también. Así que cualquier corriente eléctrica, el ventilador puede producir cuando se apaga, que no tienen forma de regresar a la pi.
La razón por qué estoy usando las puertas en el relé, es debido a que el relé tiene un pequeño led en la parte superior. Quería ver la luz roja cuando el ventilador en ON, por lo que sé cuando está enfriando el pi.
Si lo desea, puede utilizar las otras puertas que sucede lo inverso.
Pero probablemente necesitará invertir los comandos GPIO en el script de python (en funciones fanON ventilador OFF se muestra en el siguiente paso) para que funcione... Verás lo que quiero decir cuando lleguemos a él.
