Paso 2: LED y preparación de arnés de cable
Permite comenzar a preparar los LEDs por probarlos. Cada producto tiene un defecto de fábrica que lo hacen hacia fuera a los clientes. Lo último que queremos es ir a través de los movimientos y descubrir al final - después de todo nuestro trabajo duro, que los diodos rojo en nuestros RGBs son defectuosas y no funciona. Desarmar el proyecto debido a los errores evitables puede a menudo retrasar un proyecto, o incluso convencerme no para completar el proyecto en todos. Permite dar un paso de precaución y prueba nuestros LEDs antes que prepararlos.
Nota: siempre es aconsejable tener LEDs extras. Tener extras asegura que si se presenta un problema inesperado, no se encontrarse en suspenso, esperando piezas de recambio. Muchas veces, prueba tus LEDs usando una resistencia, el tamaño en cualquier lugar entre 200 y 1000 ohms - en serie con 5v. Puede utilizar la Arduino fuente de 5v y tierra para probar cada pierna.
-LEDs la mayoría son similares en mira en el paquete vienen en. Para estándar 5 m m LED, el LED más largo es el conductor común entre todos los 3 colores. Hay actualmente 3 diodos dentro de este paquete, todos compartiendo un común cátodo + (o ánodo-, dependiendo de que usted ha comprado). Mi LED es cátodo común, comparten un negativo común. Si nos conecte a tierra el pin más largo utilizando una resistencia de 200 ohm, podemos aplicar + 5vdc a cualquiera de los 3 restantes lleva a comprobar y confirmar funcionalidad y verificar cada uno conduce el color correspondiente.
-Tomar nota de qué plomo corresponde a que color durante la prueba, vamos a utilizar esto cuando lleva el mazo de cables al LED de soldadura.
-También en este tiempo, es sabio probar y asegurarse de que su 5mm que LEDs caben cómodamente en las tomas de 5mm del ventilador. Hacer esto ahora.

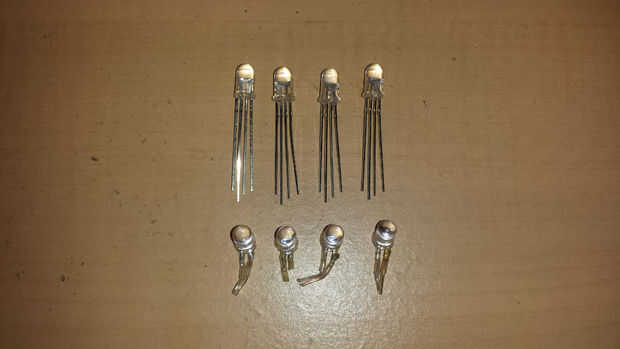

-Separados los cables del LED, asegurándose de que saber cual pin es cual y encájelas más cortos como se muestra en la imagen.

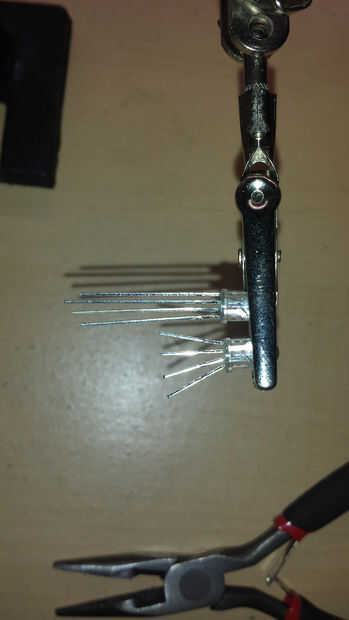

-Los extremos de los cables de los LEDs de la lata con cuidado. Mantener el hierro contra los cables de los LEDs durante períodos prolongados de tiempo puede calentar internamente los diodos y dañarlos. No debe tomar tiempo, presionar la plancha contra el plomo, inmediatamente después de tocar la soldadura directamente al extremo del cable y debe fluir hacia la cabeza casi al instante.
Mazo de cables Preparación

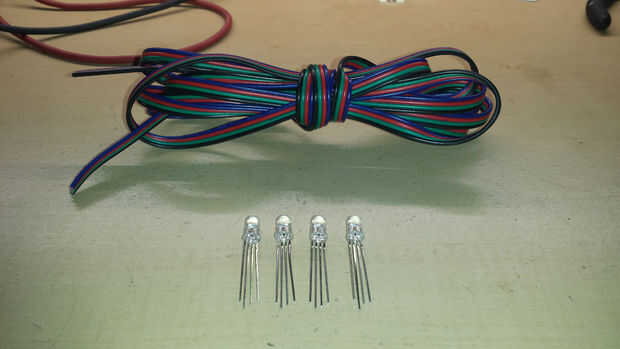

-Corte el cable que va a utilizar para su arnés en cuatro 18"(o más) tramos. Cada sección de cable de control de un LED. Yo uso 22g trenzado, cinta-ed, rojo-verde-azul-negro alambre para ayudar a hacer el aspecto mirada elegante y para simplificar la solución de problemas. No necesita preocuparse, si tienes un solo alambre de color, asegúrese de etiquetar cada cable con el color correspondiente o te encontrarás con un nido de pájaro de los cables. Nadie quiere pasar su fin de semana rastreando los cables.
-Tirar aparte de cada cable, dejando aproximadamente 1/2" a 1" de la libre circulación de la cinta.
-Tira de alambre aproximadamente 1/4" detrás.

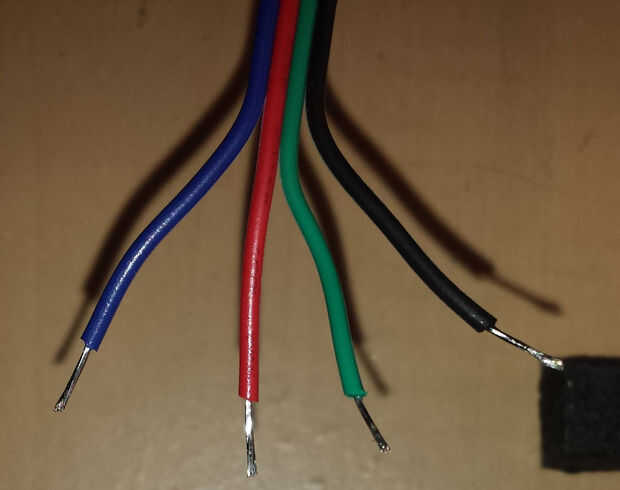

-Los extremos del alambre de la lata:
-Al soldar los cables del arnés, otra vez - no sujete la plancha al alambre por mucho tiempo como esto podría quemar el aislamiento
-Tacto del soldador contra las cadenas de cable pelado. Inmediatamente después, toque la soldadura de los filamentos y la soldadura debe licuar y flujo, absorción en el centro del alambre.
-Aplicar la soldadura hasta que toda el área pelado es liso.
-Aplicar demasiada soldadura puede causar la soldadura a la globalización en los extremos, evitar este paro cuando hay una constante fluidez de soldadura absorbido por los filamentos.
El arnés para los LEDs de soldadura

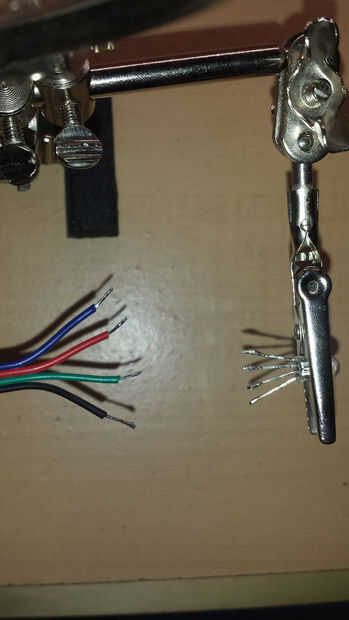

Utiliza un dispositivo llamado manos ayudando a mantener los componentes. Tiene dos pinzas de cocodrilo y me permite mantener el arnés con un clip, mientras sostiene el cable con el clip de otros. Esto libera ambas manos para mantener el hierro y los alambres de la guía.

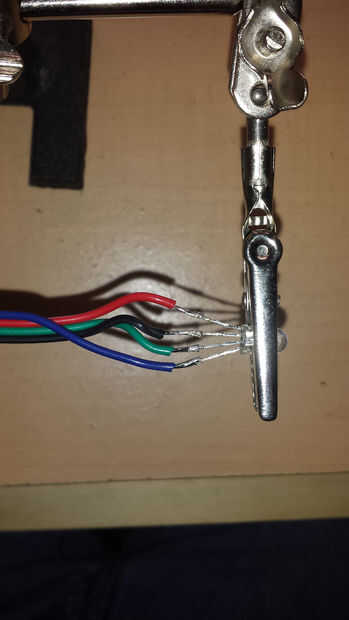

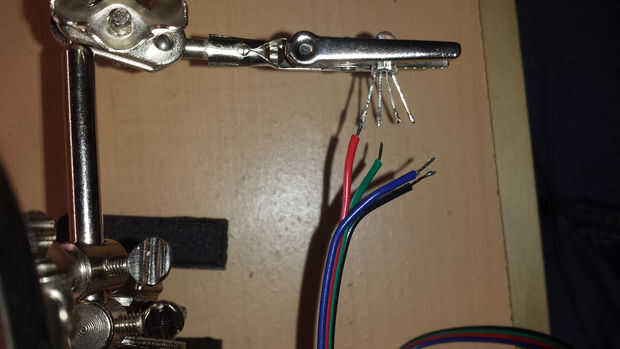

-He encontrado a través de mi experiencia, manteniendo el alambre del arnés individual a soldar con una sola mano, directamente contra el conductor del LED es el método más fácil. Con la otra mano, presione el soldador hacia abajo - intercalando el cable estañado arnés entre el plomo estañado de LED. Casi al instante, la soldadura debe fluir y unificar los dos juntos.
-Realizar una breve prueba de esfuerzo y dar un suave tirón para asegurar que la conexión es mecánicamente sólida.
-Repita este proceso para los restantes 3 alambres, tenga en cuenta que se suelda el cable al que conducen, manteniendo constantes con su prueba - asegurando que el cable del color correcto se suelda al cable correspondiente del LED.
-Una vez que el primer arnés tiene 4 conexiones de soldar, reforzar estas conexiones con cinta aisladora o del encogimiento del calor. Aunque no tengo esta representado en las imágenes, se recomienda altamente para evitar que los cables de flexión y potencialmente se cortocircuitan en instalar. Esto puede causar los diodos mal funcionamiento y posiblemente incluso dañarlos.
-Repita este proceso para todos los 4 LEDs.
Una vez tengas 4 LEDs soldadas a su arnés de cinta individual, podemos pasar a comenzar a instalar en el ventilador.
