Paso 4: Construir su circuito

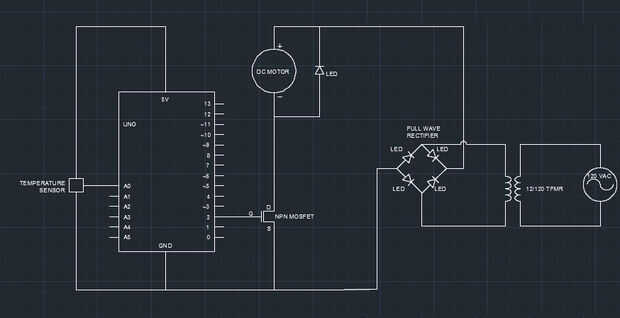

Construir el circuito como se muestra en el diagrama adjuntado.
El MOSFET NPN va a ser utilizado como un interruptor que permitirá que nuestro motor conectar a la energía indica que nuestro Arduino. (Con la lengüeta metálica mirando hacia fuera, el pin izquierdo es la puerta, es medio y derecha es fuente).
Vamos a poner otro diodo en paralelo a nuestro motor de corriente continua en la dirección indicada para evitar que la corriente transitoria de backflowing en el motor y dañar el motor. (Recordar que en la misma dirección que la flecha señala la tira blanca).
Finalmente, nos conectamos un sensor de temperatura a uno de los canales analógicos de arduino para conseguir la entrada del circuito. (Con la parte redondeada hacia fuera, el perno izquierdo debe estar conectado a + 5V, medio debe estar conectado a A0 y eje derecho es tierra).

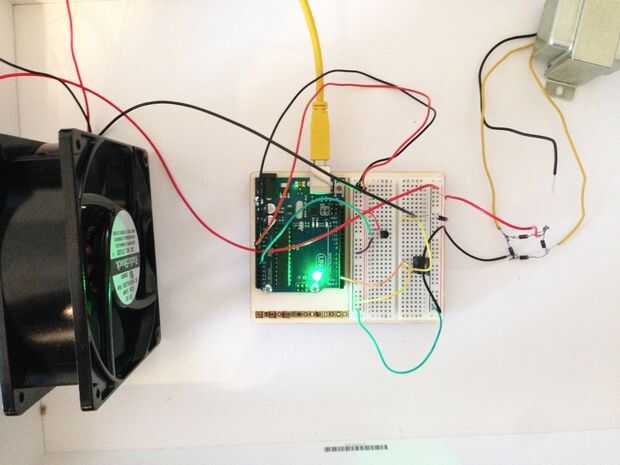

Montar el circuito.
