Paso 1: esquemas de
cosas que usted necesita saber sobre el led :
-voltaje (v) delantero
-valorar de corriente (mA)
y si vas para RGB también comprobar si tienes leds de ánodo común (+) o el cátodo común (-)
ahora en primer lugar regular LED:
Usaré leds azules regulares como ejemplo:
hoja de datos:
led azul
Forward voltaje: 3.2
corriente nominal máxima: 30 mA (utilizo 20 mA es la corriente común para LEDS como 30 es lo max podrían matar pilotos cuando hay un pico de corriente y también reducirá la vida útil)
Quiero 4 leds, 1 para cada esquina del ventilador
fuente de voltaje para PC ventilador son amarillo (+ 12v) o rojo (+ 5v), yo uso 12v así puedo poner más LED en serie.
con esta calculadora puedes calcular qué resistencia valor necesita
ledcalculator

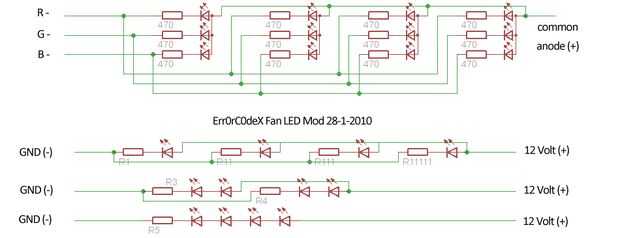

En mi caso la calculadora me dice que ponga 3 en serie con la resistencia de 120Ω y 1 led con una resistencia de 470Ω.
También podría utilizar 2 cadenas de 2 leds en serie cual necesitaría 2 resistencias de 300Ω 1 para cada cadena
Ver imagen de abajo
mejor utilizar 1 resistencia esto da como resultado menor corriente drenado de psu pero esto sólo puede hacerse con leds cual tiene una baja tensión como LED ' s rojos (1.5v 4 x 1.5 = 6v 6v < 12v).
Ahora para los LED RGB:
su casi lo mismo con leds normales (como un RGB led es una combinación de un LED rojo, azul y verde en 1 caso) tienes que calcular tu resisistors
como se muestra en la imagen añadida que utiliza resistencias de 470Ω para todos los leds porque tenía muchos de ellos poniendo alrededor dando por resultado una corriente más baja para el azul y verde y una corriente más alta para el rojo pero solo unos pocos mA y dentro de la corriente nominal máxima
He utilizado un controlador rgb (puede conseguir uno en ebay por alrededor de $ 5-6) para poner a prueba mis fans terminados.
Para los leds de color solo puedes simplemente usar cualquier fuente de alimentación de 12v CC o adaptador (Nota: el adaptador tiene que tener un amplificador mayor valorar entonces los leds que se lo montan a él, pero supieran van de 200mA a 5A por lo que puede conectar 1000/20 = 50 cadenas de leds en una fuente de 1A a max pero es mejor evitar el límite > mejor seguro luego lo siento <)
si usted tiene sus leds y resistencias u derecha debe ir para el siguiente paso
