Ventilador silencioso con control térmico (2 / 17 paso)

Paso 2: el esquema

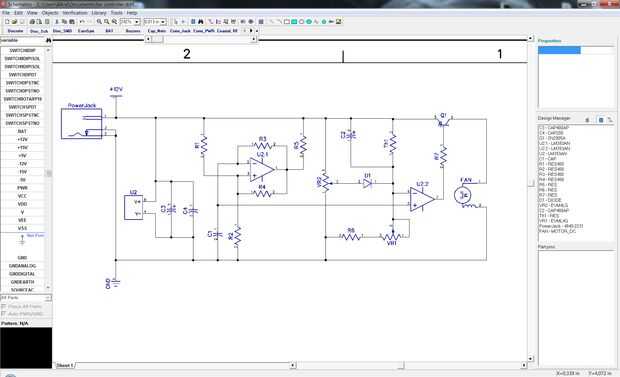

Después de una investigación en internet he encontrado esta interesante página web: Ventilador ruido soluciones donde encontré esta página muy útil sobre regulador térmico: Control térmico. Que se basa el circuito sí mismo en algunas ideas publicadas en 4QD TEC. Allí se puede leer sobre el uso de un LM393 comparador dual para generar una onda triangular y comparar con la señal de la sonda térmica, esto genera una onda cuadrada que activa el transistor PNP y conduce el ventilador con PWM.
También puede crear una versión más simple de regulador térmico con un MOSFET, como se describe en la página de guía del disipador de calor, pero que será más energía consumiendo desde la falta de la función PWM, y necesita un disipador de calor para enfriar el MOSFET.

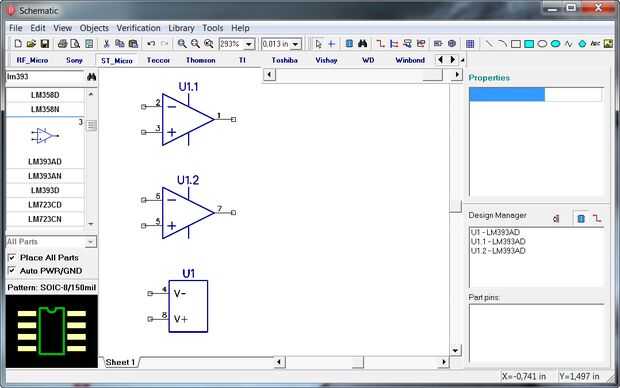

Con la lista para copiar esquema he comenzado a cargar los componentes en DipTrace, un programa de circuito simple con la función de autopista. Yo prefiero DipTrace Fritzing, aunque esto último tiene una sección de placa hermosa, porque es más limpio para dibujar trazas en los resultados de la autopista.
