Ventilador silencioso con control térmico (4 / 17 paso)

Paso 4: el b.o.m.

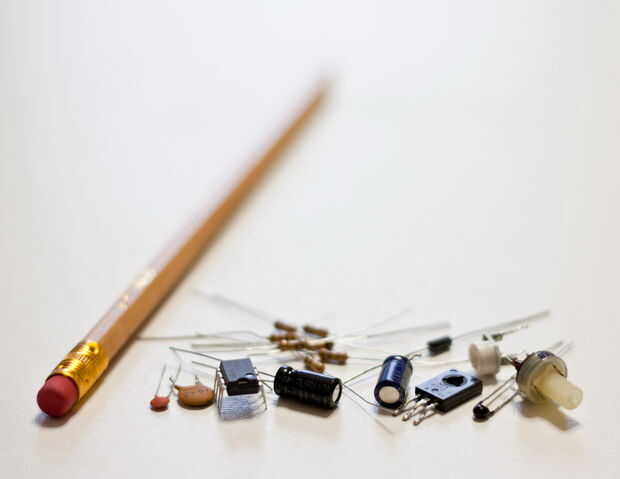

Aquí está la lista de materiales:

un DC 12V fan (cuanto más grande es, el más silencioso se)
una fuente de alimentación de 12V DC
un LM393 comparador dual
un transistor PNP que llevará el ventilador actual
un pequeño LED
un termistor NTC de 100k

Algunos condensadores:
C1: cerámico 68nF o Mylar
C2: 47uF 16V aluminio electrolítico
C3: 220uF 16V aluminio electrolítico
C4: 100nF (0.1uF) de cerámica o de Mylar

algunos resistores:
R1: R2 R3 R4 R6 100kΩ
R5: 10kΩ
R7: 1kΩ
R8: 510Ω

OPCIONALES (leer más de la manera de evitar estas):
un diodo 1N4148
VR2: 10kΩ potenciómetro
VR1: 47kΩ potenciómetro
