Paso 5: Cableado del ventilador
Mi ventilador tiene 3 cables, pero solamente 2 eran necesarios para esta aplicación. Mi cable amarillo, creo es una salida de sensor de velocidad. Cortar hacia atrás, sumergido en el cemento de goma para aislar el extremo cortado, lo coloca y pegadas a la parte superior interna de la cáscara.
Los cables positivos y negativos fueron soldados a un conector hembra pequeña 4.100 clavija. 2 de los pines en el conector no eran necesarios.

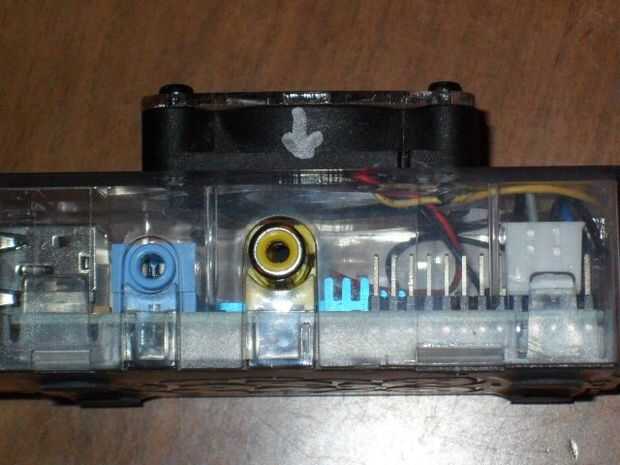

Echa un vistazo en el diagrama de pines para el jefe del perno Raspbery Pi. Compárese con la foto que tengo para este paso. Con el puerto audio hacia usted y el procesador hacia arriba - el pasador será encabezado por la derecha de la placa de circuito con los pines apuntando hacia arriba. Desde el pin de la derecha de la cabecera, el segundo pin es voltaje positivo y el tercer pin es negativo o tierra. Cable rojo al positivo y negro cable al negativo.
Pongo sobre el empalme de soldadura donde empalmado los cables del ventilador a los cables de la toma de la tubería del encogimiento.
