Paso 2: Tablero de Sensor de encargo

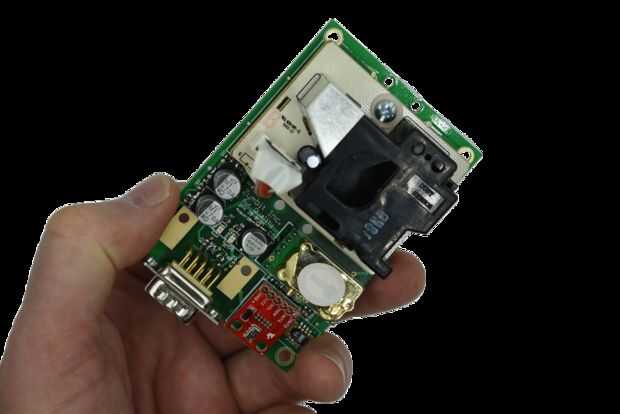

En el corazón del aire estación de calidad es un tablero de sensor diseñado personalizado que integra varios tipos de sensores:
- Partículas – Telaire SM-nematodo-01A(2.5 micron and 10 micron channels)
- CO2 – Telaire Mini módulo 5713
- Humedad relativa – SHT1x
- Temperatura SHT1x
- Presión barométrica, altitud/presión de SparkFun Sensor arranque con MPL3115A2
El sensor de partículas era el conductor principal para el diseño de la Junta; usa un calentador pequeño de convección para circular el aire y esto requiere que el módulo se orienta verticalmente. El sensor de partículas tiene dos canales; uno para ~ partículas de 2,5 micras y otro de ~ las partículas de 10 micrones. Cada canal produce pulsos que se miden y acumularon más de treinta segundos intervalos. Los otros sensores se administran mediante bus I2c y son todos un promedio de más de 15 intervalos de segundos.
