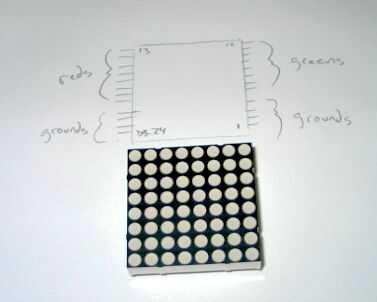

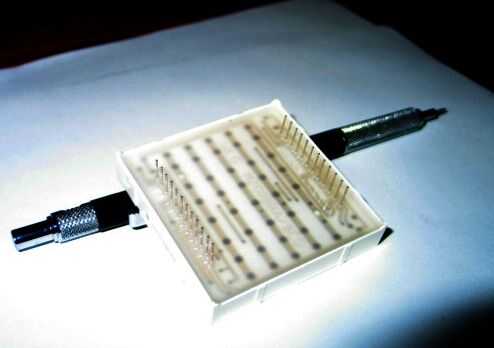

Paso 3: circuito Resumen: matriz de led
lo único especial de esta matriz es que es la que tenía cuando hice esto. una gran mejora en el resultado final sería utilizar un RGB led matrix y un registro de desplazamiento adicional, pero no tengo 64 leds RGB ahí.
móvil:
decir el registro de desplazamiento verde salidas algún patrón de lujo como 10110011, que sería la matriz como esta:
g x g x x g g
g x g x x g g
g x g x x g g
g x g x x g g
g x g x x g g
g x g x x g g
g x g x x g g
g x g x x g g
(x significa)
como todos los pines de tierra se llevaron a cabo bajo. mismo trato con el rojo de registro.
así que para lograr la animación, sólo Mantenga todos los pines de tierra altos excepto el que está en la línea desean dibujar a.
x x x x x x x x
x x x x x x x x
g x g x x g g
x x x x x x x x
etc.
