¿Ver futurama en una pantalla de 8 x 8 pixel (4 / 10 paso)

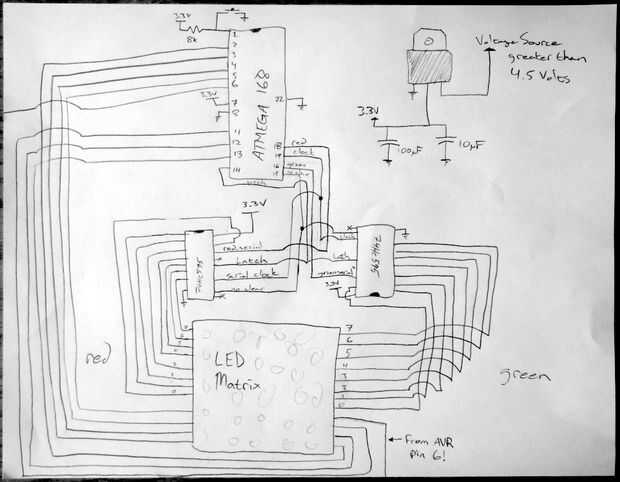

Paso 4: atmega168 == cerebros

el atmega168 tiene un montón de espacio de almacenamiento y 28 pines, que es más de lo que necesitamos. por defecto que se ejecuta en 1MHz en un oscilador RC interno, que no es muy estable. pero eso es aceptable.

PORTD:
para controlar los pines de tierra en la matriz, ellos están conectados al PORTD del RAV. en el código esto usará el & = ~ (ver paso 6) tipo de método para mantener todos los pines HI excepto la de la fila que queremos mostrar.

PORTB:
el cierre será el pin 0. el reloj de registro de cambio es el pin 3, serie verde es el pin2, es rojo pin4 y el no_clear es el pin 1.
