Ver Google Earth con gestos de mano toque menor (2 / 5 paso)

Paso 2: Construir el circuito

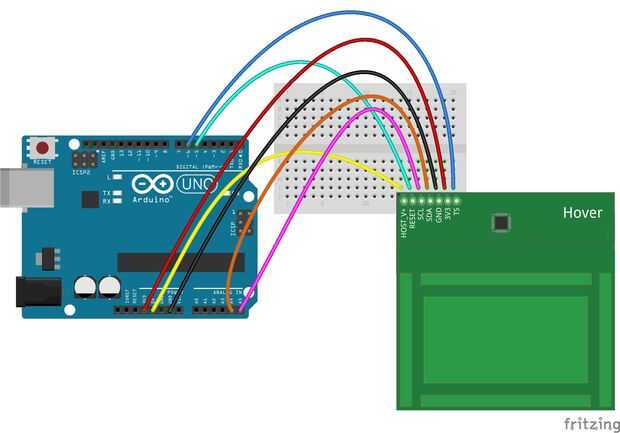

Utilice el diagrama para conectar suspender a tu placa de Arduino. Aquí está una descripción de todos los pernos correspondientes:

• HOST_V +: Si está utilizando un Arduino 5V como la ONU, Leonardo, etc., conecte el HOST_V + pin en suspender al pin de 5V de Arduino. Si está utilizando un Arduino 3V3 como algunas versiones del Lilypad, conectar la clavija HOST_V + en el pin de 3V3 en Arduino.
• RESET y TS: Estos pines son utilizados por la biblioteca para configurar suspender. Estos pueden conectarse a cualquier pines GPIO de Arduino pero la biblioteca por defecto utiliza D5 para RESET y D6 para TS.
• SCL y SDA: Se utilizan los pernos de I2C para leer datos de suspender. Si usando la Arduino Uno, conectarse SDA A4 en la Uno y la SCL a A5 en la ONU. Si usa otros consejos como el Leonardo, conecte SCL/SDA en suspender directamente a los pines etiquetados SCL/SDA en Leonardo. Hover tiene a bordo nivel lógico desplazamiento así que puede usar con 5V o 3.3V plataformas sin necesidad de convertidores de lógica adicional en el medio.
• 3V3 y GND: Los 3, 3V de alimentación fuente y tierra pines utilizados para suspender la energía. Conéctelas a los 3, 3V y pines GND de Arduino.
