Paso 4: procedimientos

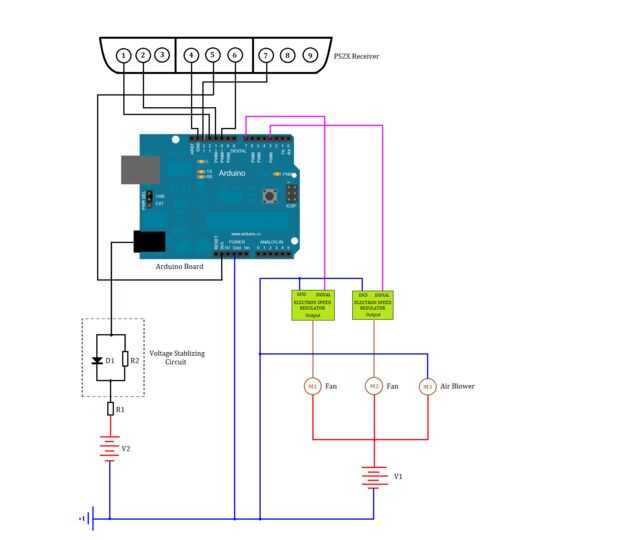

Paso 1: diagrama del circuito:
Consulte el diagrama 1.
Paso 2: Cortar un bloque de plástico celular.
Cortar un bloque de plástico celular

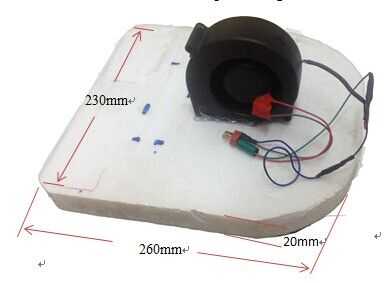

en un tamaño y forma para hacer el cuerpo principal de un aerodeslizador. El plástico de la espumado debe ser largo, 260 mm 230 mm de ancho y 20 mm de espesor. Por otra parte, cavar un agujero en el centro de la pieza de plástico que se ponga un ventilador más adelante y cavar un surco en la parte inferior del plástico para formar un colchón de aire. Las dimensiones y la forma de la ranura se muestran en las figuras a continuación 2.
Paso 3: Cortar bloques para sostener el ventilador sin cepillo.
Corte dos bloques del mismo de plástico celular con forma cúbica. Cavar un agujero de cilindro en cada bloque de plástico, que tiene el mismo tamaño de un ventilador sin cepillo. Tenga cuidado de que el tamaño debe ser exactamente, que sobre todo no puede ser todo más grande que el tamaño del ventilador, para evitar que el ventilador empujar fuera el plástico cuando está en funcionamiento. sigue la figura.
Paso4: Pegar los bloques

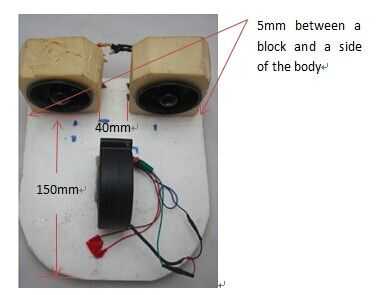

Se pegan dos bloques en el paso 2 en el cuerpo del aerodeslizador, que se encuentra cerca de la parte posterior del cuerpo y es simétrica. Los detalles están en la siguiente figura.
Step5: Montar todas las piezas

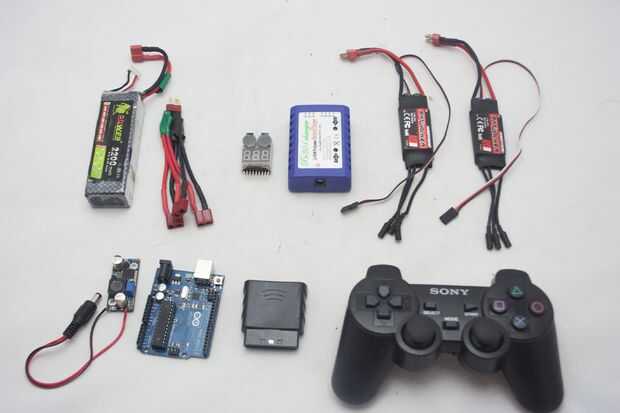

Ahora, comenzar a montar el aerodeslizador. Revise todas las partes, incluyendo el plástico formado hecho anteriormente dos ventiladores sin escobillas, dos controladores de velocidad electrónicos, una placa Arduino, una caja de pilas, un transmisor de ps2, varios cables y un soplador de aire.
Step6: Conectar todos los aparatos eléctricos con cables

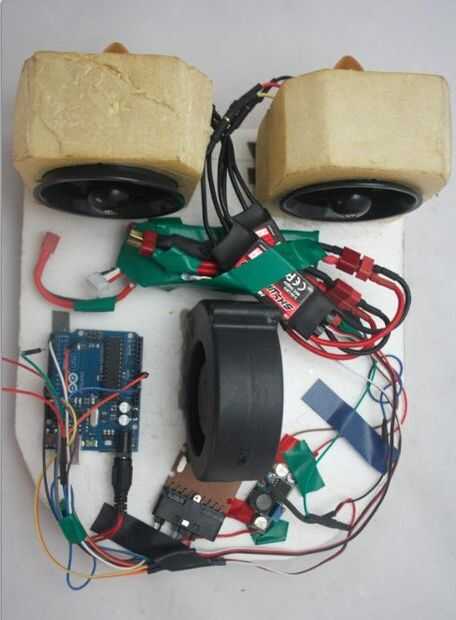

Conectar todos los aparatos eléctricos con cables siguiendo el esquema anterior. Fans de cosas de dos en los orificios del cilindro excavado en el paso anterior. Pegar todas las partes del cuerpo plástico según una regla que debe el centro de masa en el centro del aerodeslizador. Para las masas reales de todas las partes no son completamente lo mismo que hemos utilizado, no podemos proporcionar una posición exactamente igual de cada parte. El plan de colocación de nuestro hovercraft es en el paso 8, que puede ser utilizado como una referencia.
STEP7: Introduzca el código en la placa Arduino
Cargar el código en la placa Arduino y probar los ventiladores sin escobillas. El aerodeslizador se fabrica ahora completamente.

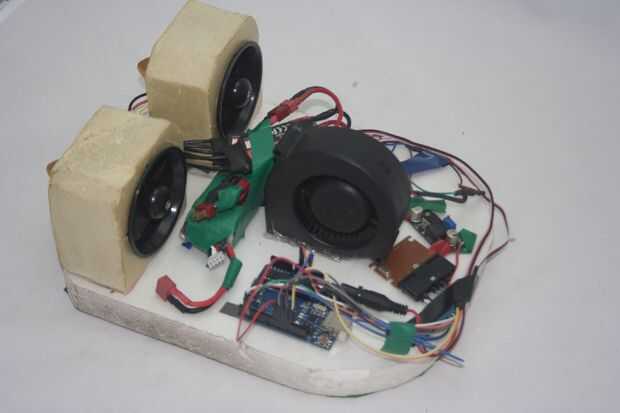

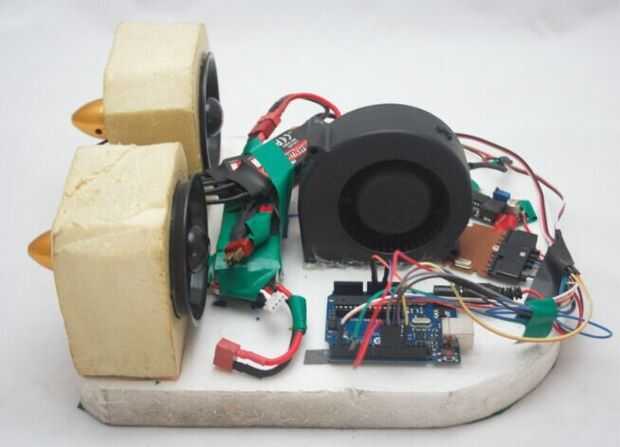

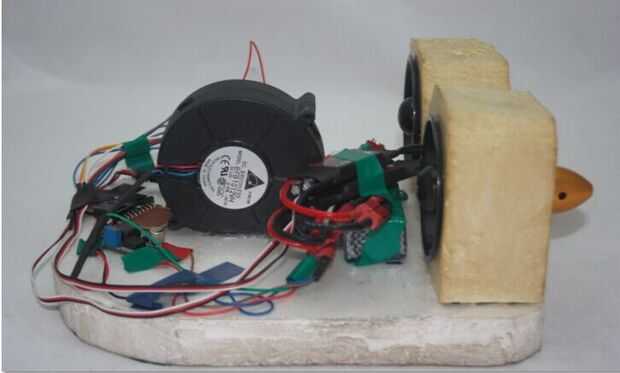

Paso 8: Las siguientes imágenes son el sistema final del aerodeslizador.
