Paso 9: Análisis de un circuito simple
Antes de embarcarse en el Big-Project-You've-Been-Dreaming-Of, es mejor probar un circuito simple. Usted puede encontrar algunos demos para el equipo de Grove aquí.
Decidí probar el sensor de sonido.

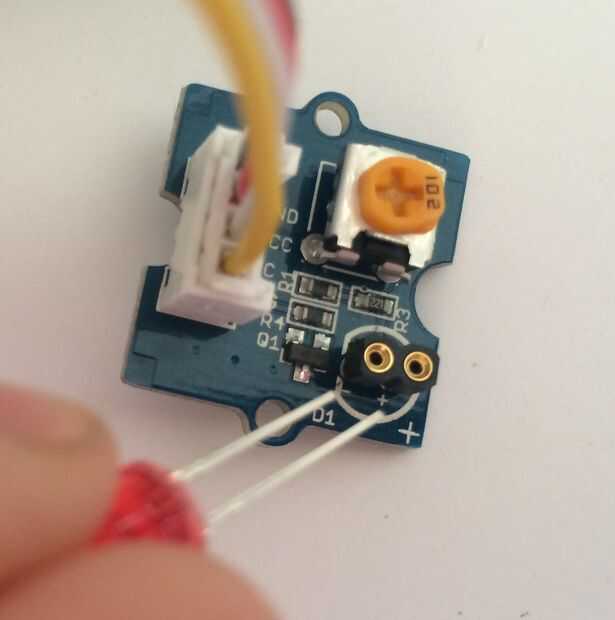

Primero pongo un uno de los LEDs no el socket del LED. Los dos cables salen del LED, el ánodo y el cátodo. Si te fijas bien en el borde inferior del plástico del LED, se aplana un lado. El alambre de ese lado es levemente más corto... que es el cátodo. El cable más largo en el lado redondo es el ánodo, que tiene que ser enchufado en una toma en la + lado (y no te preocupes si lo pones en mal--no romperá nada, la luz simplemente no se enciende). Entonces conecté el enchufe LED un puerto digital de la pantalla base.

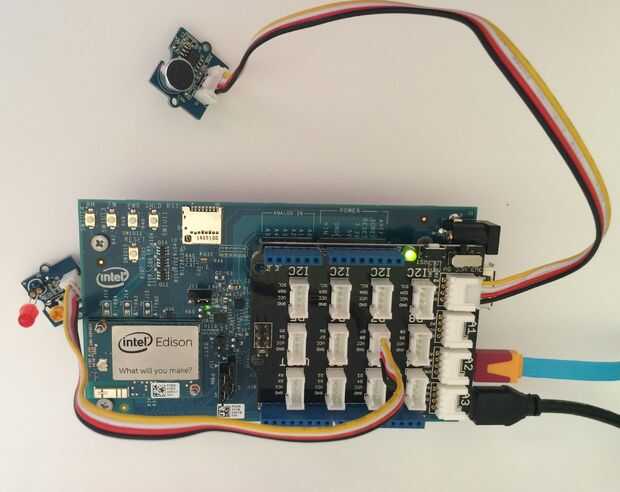

Había conectado el sensor de los sonidos en uno de los puertos analógicos.

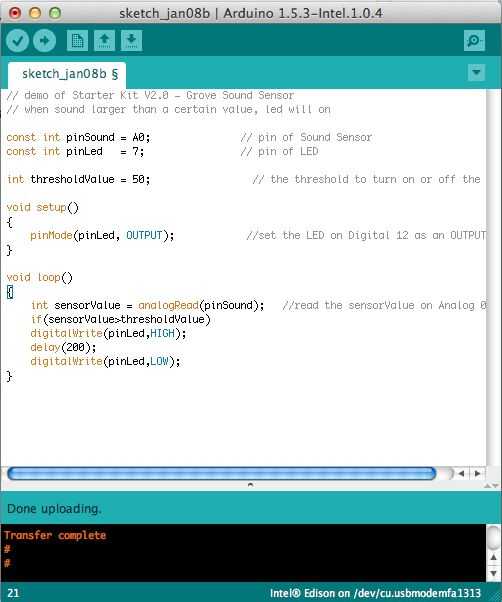

Había seleccionado todo el código, lo copió y abre el software de Arduino. Reemplacé el código en el defecto ventana con el código había copiado, subido a la Arduino haciendo clic en el botón de flecha redonda.
Al chasquido de mis dedos por el sensor de sonido, el LED se ilumina! Estamos en el negocio...
