Paso 1: Montaje del controlador
En primer lugar es necesario montar la tarjeta, que viene con el tablero de Intel Edison pequeña separado de la placa Arduino. Intel tiene un detallado tutorial paso a paso, que es útil, cuando las cosas salen tal y como lo describen. No siempre sucede así, por lo tanto este instructable para principiantes inseguros como yo.
Aquí es la Asamblea en pocas palabras:

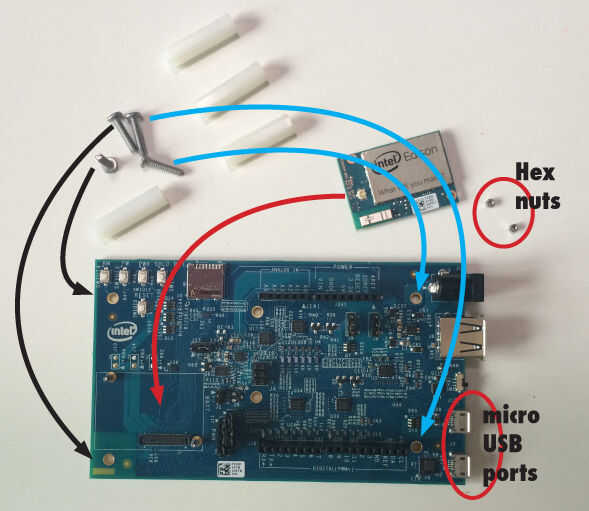

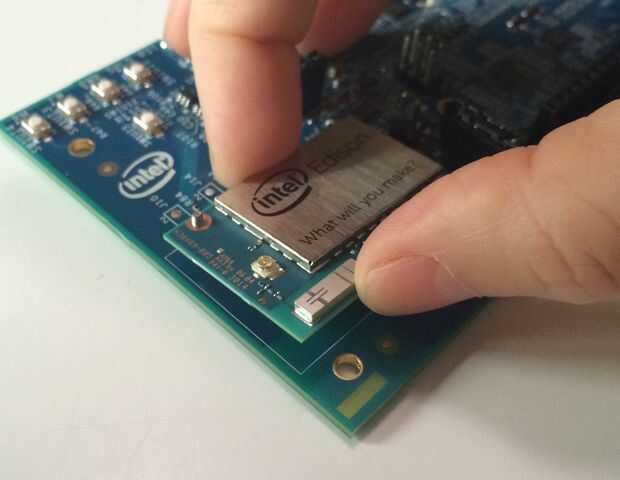

- Poner el pequeño chip Intel Edison en el tablero más grande, en el área en blanco en la parte inferior izquierda.

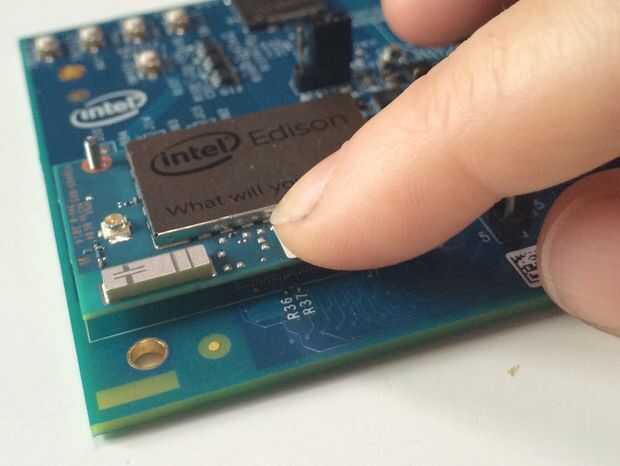

- Presionar con el dedo sobre el código QR (el cuadrado punteado blanco y negro impreso en la esquina inferior derecha del tablero de Edison). Usted debe sentirlo encajen en su lugar.

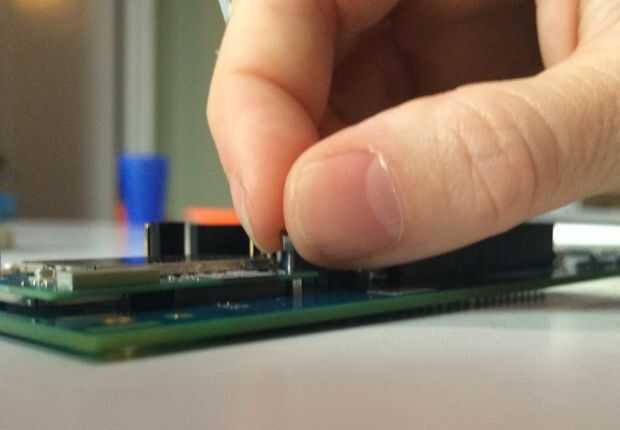

- Asegure la tarjeta en el lugar con las 2 tuercas hexagonales pequeñas proporcionadas. No es necesario apretar muy duro.

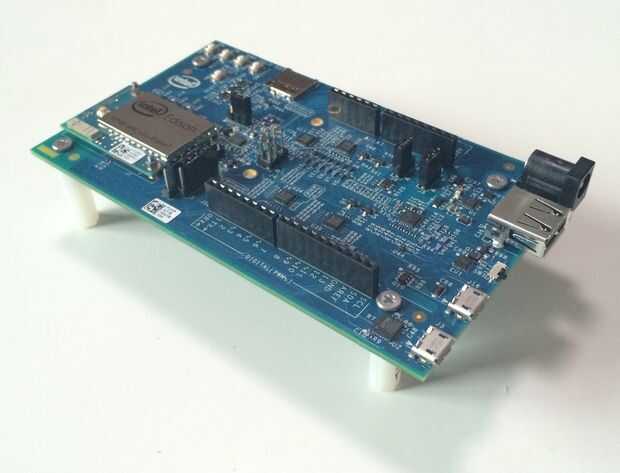

- Conecte las 4 patas de plástico

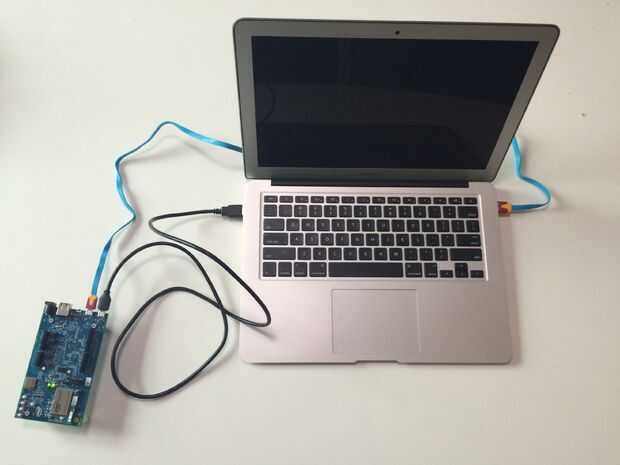

Necesita 2 cables USB micro para sujetar la Junta a su computadora. Lamentablemente el kit sólo viene con un cable, así que tendrá que salir a comprar a un segundo. Tal vez es posible conectar una batería en su lugar (el kit viene con un archivo adjunto) pero no tenía la confianza suficiente para alejarse de las instrucciones...

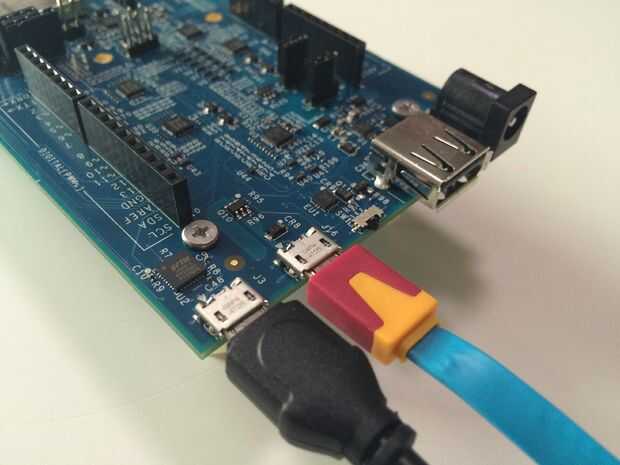

Junto a los 2 puertos micro en la placa hay un interruptor pequeño pequeño, que necesita ser cambiado hacia los puertos micro. Una vez que el puerto de alimentación está conectado a su computadora un LED verde debe encender.

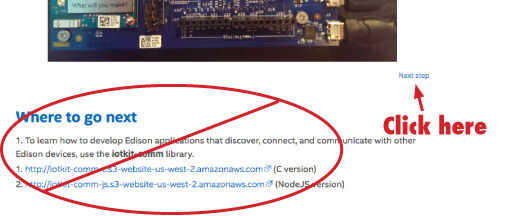

Una cosa en cuenta, si estás siguiendo el tutorial de Intel, es que su diseño es un poco confuso. En la parte inferior de la página, en la gran impresión, es el título "Dónde ir a continuación" con enlaces a continuación. No haga clic en los. Necesita hacer clic en el enlace "siguiente paso" pequeño y discreto que se encuentra a la derecha.
