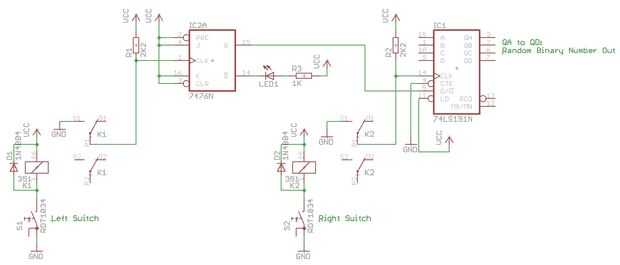

Paso 3: Diagrama esquemático y trabajo (en una cáscara de la tuerca)
El interruptor izquierdo activa el relé izquierdo (Presione y suelte).
NO cierra contactos (normalmente abiertos) y se abre y rebota un número aleatorio de veces que cambia el flip-flop de J-K.
La salida Q del flip-flop J-K está conectada a la entrada de arriba/abajo en el contador y aleatoriamente conjuntos de cuenta hacia arriba o hacia abajo.
El Led se ilumina si el contador está en cuenta regresiva.
El interruptor de la derecha activa el relé derecho (Presione y suelte).
Es ningún contacto se cierra y se abre y rebota un número aleatorio de veces que el contador cuenta.
La pantalla Led muestra el número aleatorio de 4 bits en hexadecimal (no se muestra en el esquema, conectado al control de calidad a QD).
Otra forma de crear un número aleatorio es manteniendo el derecho de cambia abajo, empuje y suelte el interruptor de la izquierda y suelte el interruptor de la derecha.
Esto también funciona porque el 74LS191 puede generar un reloj falso si los cambios de entrada de arriba/abajo (interruptor izquierdo) mientras que el reloj de entrada es baja (interruptor derecho) y así, en combinación con rebote de contacto, contando erráticamente.
