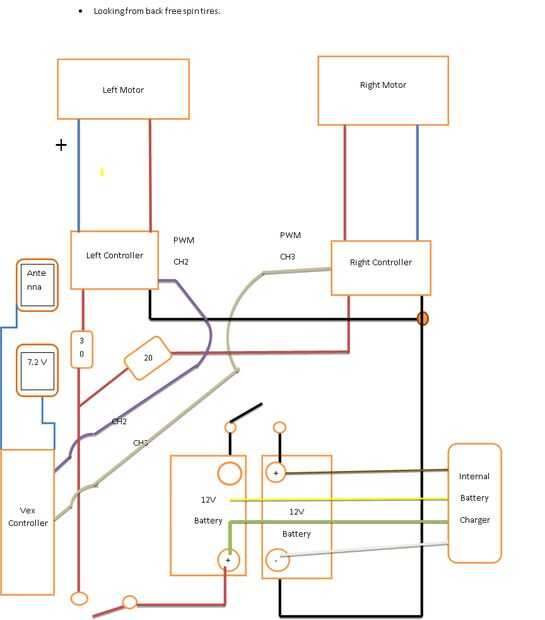

Paso 6: Instrucciones electrónicas y diagrama
1. Corte tres piezas de cables hasta la longitud exacta que desea dependiendo de hasta qué punto aparte tiene las pilas sentado.
2. Conecte uno de su negativa con la positiva exactamente frente a él en la otra batería.
3. una tus cables a los postes positivos y negativos que quedan.
Ahora han hecho el primer paso para hacer tu robot mueva.
Primero comenzaremos con su energía positiva.
1. tomará la iniciativa de su batería y adjuntarlo a su encendido, apagado el interruptor.
2. con el otro cable puede ir al lado opuesto y gancho para el interruptor de palanca.
Aquí es donde usted decidirá que en su control del ventilador es energía y que es para los motores una vez hecho esto continúe con el siguiente paso.
3. en el control del ventilador existe un lugar para positivo y negativo entrelazo enganchará un cable al poste positivo.
4. en el segundo control de ventilador que le conectes el cable al poste positivo que haya decidido que el poder se engancha hasta.
5. el cable desde el interruptor uno de los cables de control de ventilador y le pondrá un tercer cable y poner esos tres cables en una tuerca para alambre.
6. el tercer conductor se conecta a un fusible en línea y el alambre en el otro extremo de ese fusible va a una tuerca de alambre que sostendrá el otro cable desde el control del ventilador.
A continuación sería el cable negativo de la batería y funcionan de la manera allí
1. en los controladores de ventilador hay dos lugares a la izquierda para el poder, ambos puntos deben ser negativo hacen que conduce en lo negativo puestos de tiempo suficiente para alcanzar el cable negativo de la batería.
2. a continuación debe envolver los tres cables juntos y ponerlos en una tuerca para alambre.
La energía ahora se ha completado para esta etapa de cableado.
Desde aquí es importante o no son programación o mediante el sistema de control remoto de vex.
1. para el controlador RC puede tomar los cables con las piezas masculinas y enchúfelos en los controladores de dos ventilador hay dos puntos que se pegan para arriba que van con él.
2. luego conecte el otro extremo en la sección del motor en el controlador de motor 1 y motor 3.
3. de allí que se conectes la antena y la batería como normal.
Unidad de PLC:
1. enganche los cables que se conectan la unidad PLC a los controladores de ventilador hacia arriba.
2. el cableado de la unidad PLC depende de lo que se está haciendo con él.
3. programa.
