Versión 2.0 Arduino sistema de seguimiento de coche controlado basado en SMS (3 / 5 paso)

Paso 3: Conexión de las otras partes

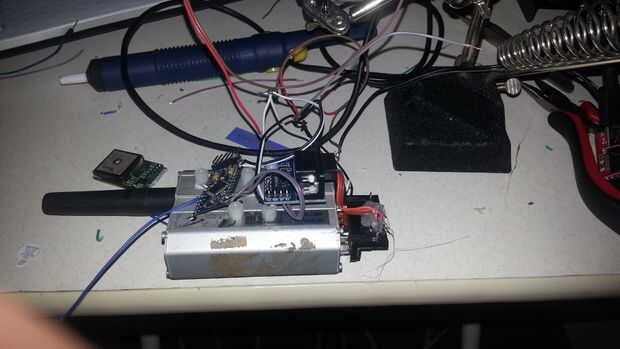

Ahora vamos a conectar el módulo RS232 y GPS a nuestro Arduino,

Utilizamos 3 pines del módulo GPS,
Estas son TX, VCC, tierra (en Skylab SKM53).
conectar
Pines de TX GPS---> Arduino PIN 5
RS232 Módulo RX---> Arduino PIN 10
RS232 Módulo TX---> Arduino PIN 11
también, no olvide conectar los pines de Vcc y GND del módulo RS232, módulo GPS y Arduino
