Paso 3: Los leds
![]()
![]()
![]()
![]()
Los leds son el foco principal detrás de esta construcción. Ahora se ejecutará estos leds en paralelo, que parece ser una tarea desalentadora. Si tuvieras que conectar LED en paralelo antes con no PCB entonces las probabilidades son usted conectado con un montón de alambre. No te preocupes yo uso para hacer lo mismo! :/ Hasta que encontré una forma muy agradable de correr tantos como desea en paralelo con ningunos alambres en todos! Yo no puedo tomar el crédito por este método. Vi dino de hack a la semana utilizar este método. Había doblado de los cables de los leds y utiliza los cables para conectar en paralelo. Primero pensé en ver esto era '' wow, soy un idiota para más mirando este ''. Ofrecemos montaje 18 leds en un lado de la patineta y 18 en el otro lado. Nos se suelda dos juegos de 6 y 3 juegos de 2. todos juntos podemos soldarlos pero luego el efecto de la luz se verá mal porque las luces se centrará en un área. Si separamos los Obtén un mejor resultado!

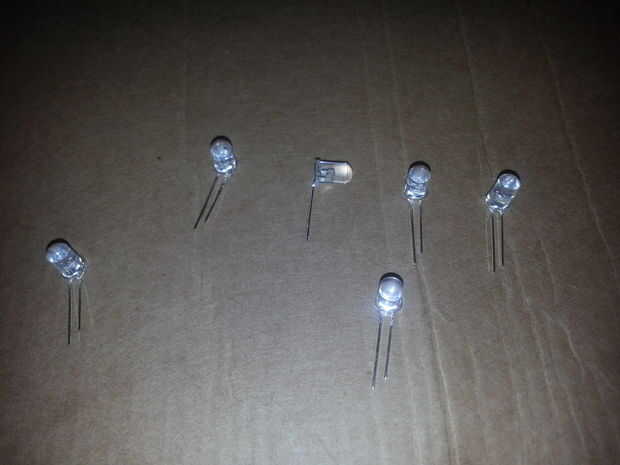

Primer paso: obtener 18 leds y doblar los cables en la misma dirección. Ver la imagen de un visual.

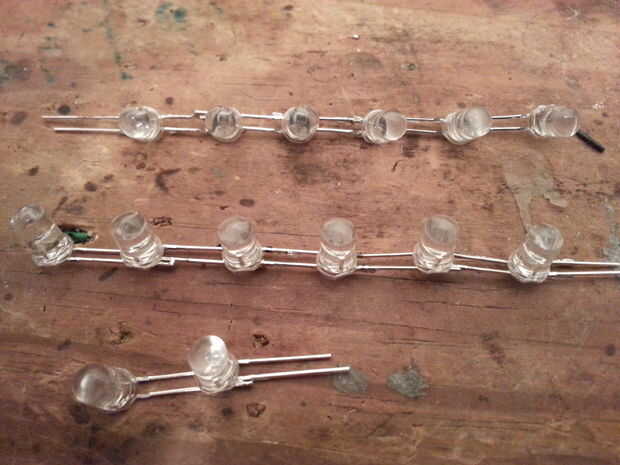

segundo: dos juegos de 6 usando el método de doblado del plomo de la soldadura. Estudiar el cuadro para una comprensión de este método, véase el cuadro

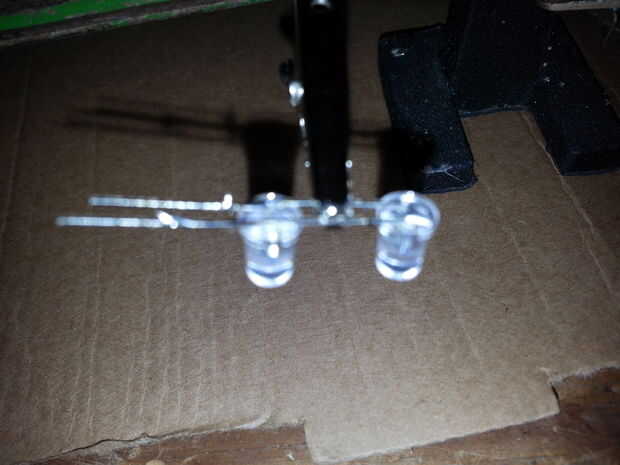

tercera: tres conjuntos de dos doblando las puntas de la soldadura.
Repita para el otro lado tambien
Después de que haya terminado debe tener 2 sistemas de 6 para un lado y 3 sets de dos en dos para un lado. El total final será 18 para un lado. Repetir los pasos para lograr 18 para el otro lado con un total de 36.
