Paso 11: Automatización opción #2: con Arduino & frambuesa Pi Edition
También puede implementar automatización mediante Arduinos y un Pi de frambuesa
Rompió la funcionalidad de los controladores en componentes separados.

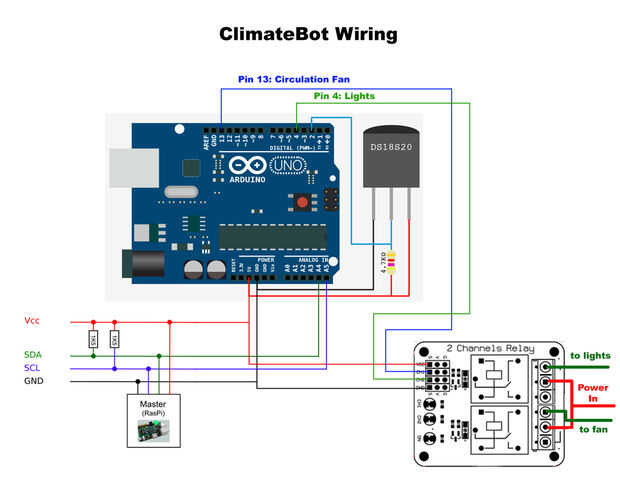

ClimateBot
Papel: Controles ambientales para funcionamiento en interiores.
Utilizado para mantener los ciclos de luz basados en el calendario de encendido/apagado intervalos y un termostato o programar control basado de un ventilador de circulación.
Componentes de hardware

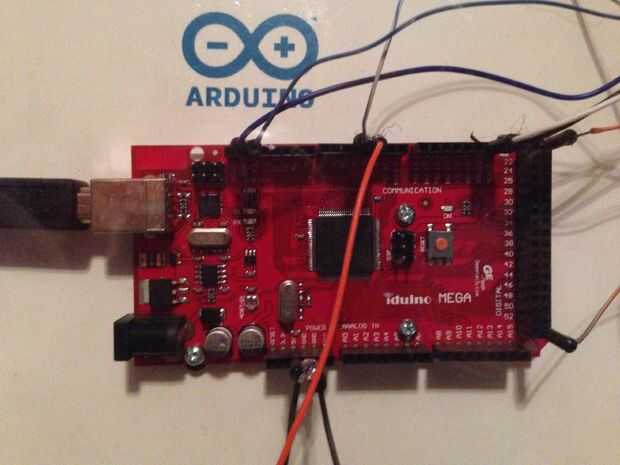

(1) Arduino

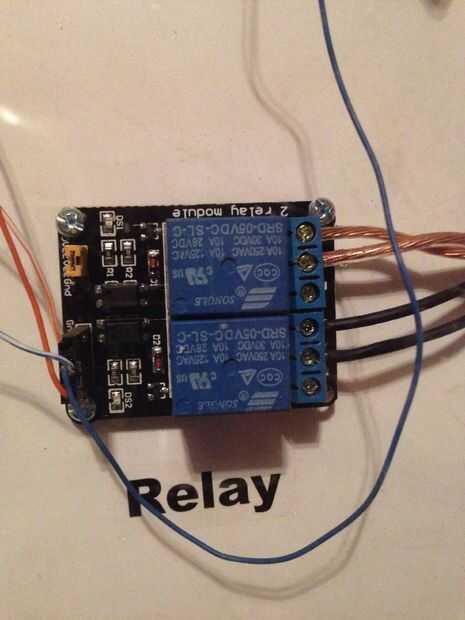

(1) 2 canales relé módulo y Shield para Arduino (fuente: eBay)
(1) circulación ventilador tamaño a su espacio
(1) metro 15 - LED base - 12v Flexible 5050 5:1 rojo/azul (fuente: eBay)
(1) impermeable DS18B20 Digital Sensor de sonda de temperatura para Arduino (fuente: eBay)

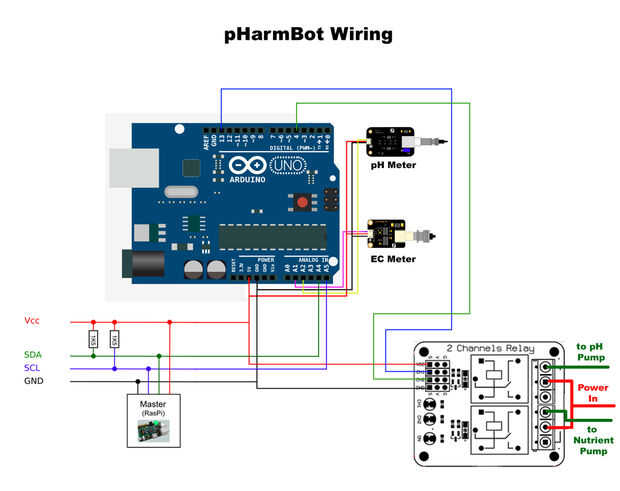

pHarmBot
Rol: Control de calidad de agua
Utilizado para mantener pH nivel mantenimiento y mantenimiento nivel nutriente.
Componentes de hardware
(1) Arduino
(1) placa de módulo de relé 2 canales y Shield para Arduino
(1) analógica pH Meter Kit (fuente: RobotMesh.com)
(1) Sensor de conductividad Arduino (fuente: eBay)
(1) impermeable DS18B20 Digital Sensor de sonda de temperatura para Arduino (fuente: eBay)
Bomba para dosificación peristáltica de 12V (2) DC (fuente: Amazonas)

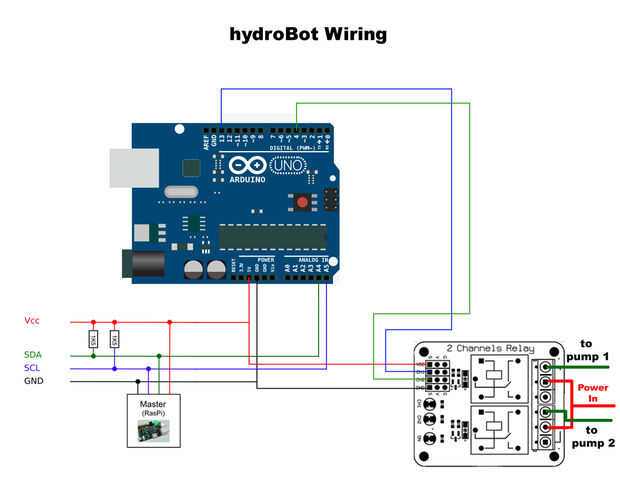

hydroBot
Papel: Ciclos basados en calendario de encendido/apagado intervalos y mantenimiento nivel del depósito de agua de riego
(1) Arduino
(1) placa de módulo de relé 2 canales y Shield para Arduino
(2) lado montado nivel Control flotador interruptor Normal cerrado (fuente: eBay)
(1) 1" 1-60L/min de agua caudalímetros contadores (fuente: Amazonas)
(1) 1/2" DC 12V interruptor de flujo de entrada de la válvula de solenoide eléctrica agua normalmente cerrado (fuente: eBay)
(1) bomba sumergible 620 (fuente: Puerto de carga)
Recursos de Arduino (bocetos y enlaces):

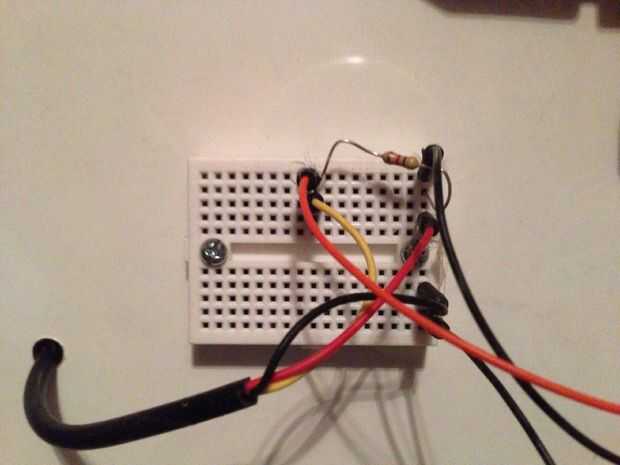

Sonda Sensor de temperatura de Digital DS18B20 - vea el documento anexo (OneWire.txt)
http://Playground.Arduino.CC/Learning/OneWire
Sensor de conductividad de Arduino - vea el documento anexo (EC_Sensor.txt)
PH-metro - vea el documento anexo (ph_Meter.txt) de análoga
