Vertical Hydroponic Farm (3 / 13 paso)

Paso 3: Piernas principales

La base para la estructura son (2) unidades de pierna idénticamente.

Pegar nuestros componentes individuales de la pierna para estabilidad pero no pegue a los travesaños para facilitar el desmontaje cuando la unidad se mueve en el interior.

La mayoría de las piernas son 2" PVC con excepción de las piezas #4 y #8 que son 3".

Corte de pierna principal lista

1. De una sección de 10' de 2" PVC
   1. Corte (2) secciones en 32"- (estos son parte #1 - primero)
   2. Cortar secciones (2) a 28"- (estos son parte #3 - primero)
2. De una sección de 10' de 2" PVC
   1. Corte (2) secciones en 32"- (estos son parte #1 - segundo)
   2. Cortar secciones (2) a 28"- (estos son parte #3 - segundo)
3. De una sección de 10' de 2" PVC
   1. Corte (2) secciones en 24"- (estos son parte #2 - primer y segundo set)
   2. Corte (4) secciones en 3"- (estos son parte #7 - primer y segundo set)
   3. Reserva restante 60" para Cruz piezas
4. Desde el 10' 3" PVC
   1. Corte (2) secciones en 24"- (estos son parte #4 - primer y segundo set)

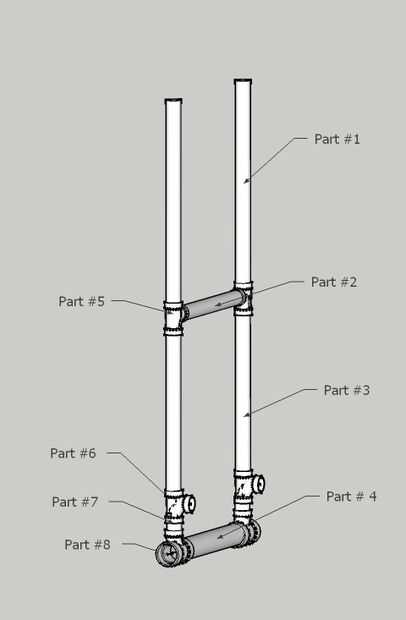

Instrucciones de montaje principal de la pierna

Parte #5 y #6 parte son 2" 90° PVC tee. Se necesita (8) en total para completar ambas piernas. #8 es un 3" a 2" t de PVC de 90°. Se necesita (4) en total para completar ambas piernas.

Dry fit lo siguiente:

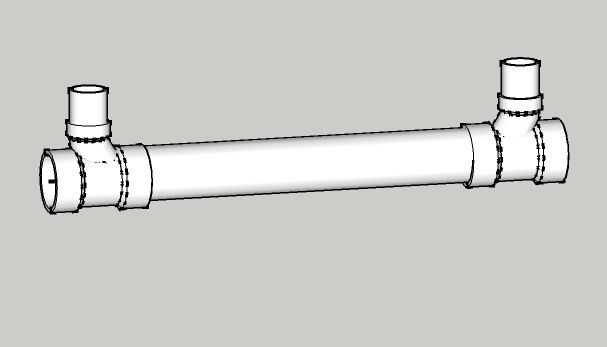

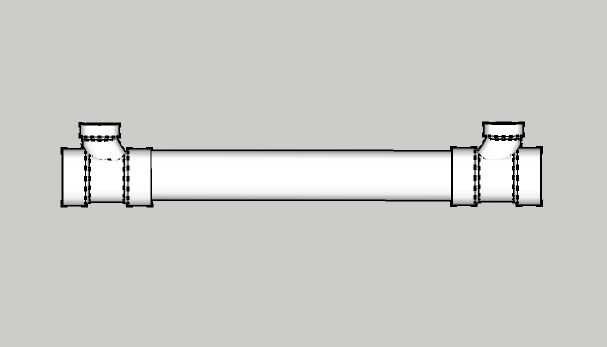

1. Caben 3" te de 90° la parte #8 pipa parte #4 (2) con abertura en la parte superior de 2"
2. Montar pequeña tubería de 2" parte #7 en la parte superior de la t de 90° parte #8

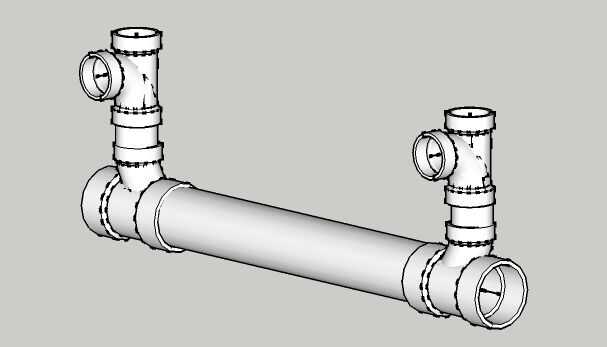

3. Ajuste 2" 90° tee parte #6 en la parte #7 con la apertura de la t a 90°

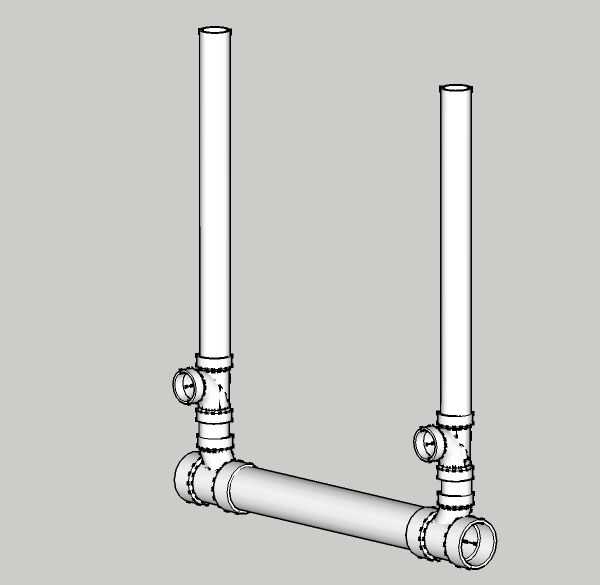

4. Encaja tubería de 2" parte #3 parte #6 t de 90°

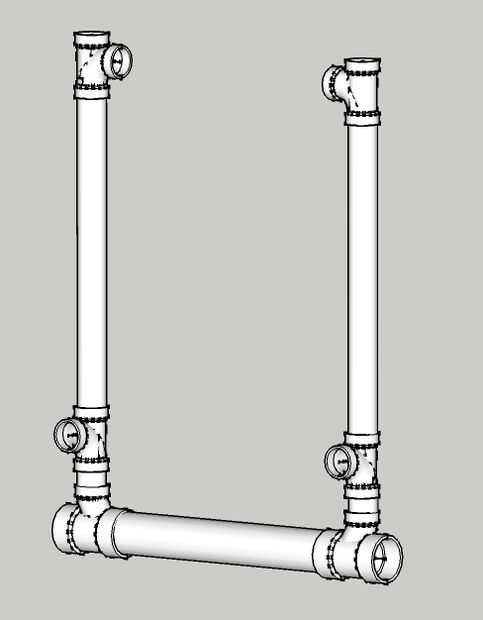

5. Encaja 2" tee 90° parte #5 parte #3 con la apertura de la t a 90° hacia el otro lado de la pierna

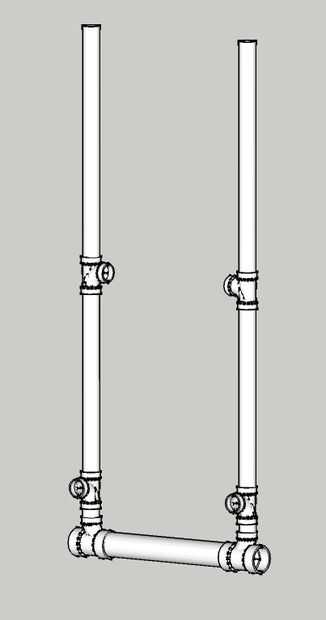

6. Ajuste de tubería de 2" parte #1 en t de 90° de pieza #5

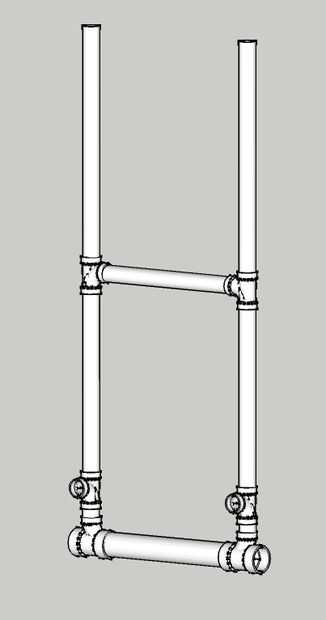

7. Ajuste 2" parte #2 la tubería en (2) parte #5 90° tee añadiendo soporte a la pierna
