Vertical Hydroponic Farm (6 / 13 paso)

Paso 6: Crecer Torres/agua retorno

Las torres ofrecen el área de crecimiento para las plantas en este sistema.

O el diseño actual soporta una muy alta densidad de plantas por espacio el 3" vertical crecer Torres 4.5" apart en el centro (distancia del centro de torre a torre vecina), proveer aproximadamente 1.5" entre Torres.

La longitud actual de 4' admite Torres (10) con (8) ranuras por torre. Con dos lados obtenemos plantas (160) para todo nuestro sistema.

Existen algunas limitaciones a esta alta densidad y vertical crecen los sistemas a los tipos de la planta puede crecer. Seguimos a prueba los límites de lo que podemos crecer y a compartir nuestros éxitos y fracasos en nuestra que crece las secciones de nuestro wiki y Foro de usuario.

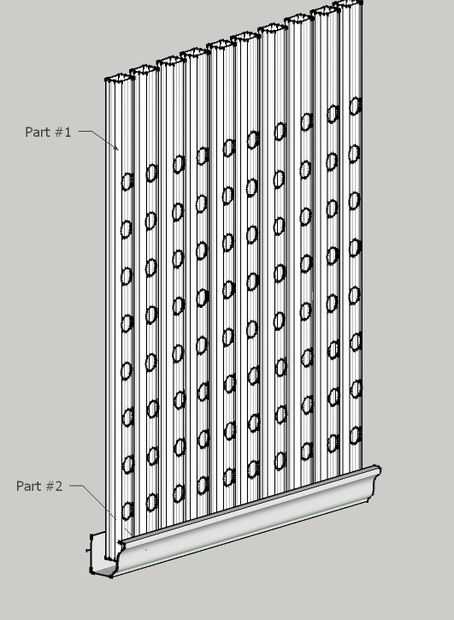

Torres/vuelta Resumen

Las torres son de 2 "x 3" PVC modificado de bajantes. Las bajantes están generalmente disponibles en secciones de 10'.

La disponibilidad de 10' secciones había dictado la altura de 5' de nuestro diseño.

Los retornos de agua son canaletas de PVC de 4". Disponible también en 10 secciones. Se cortaron y rematados en los extremos con tapas de canal. Asegúrese de que elegir versiones izquierda y derecha de las tapas ya que son diferentes.

Pasos de construcción de Torres/retorno

Parte 1: Torres

Torres cortan lista

1. De una sección de 10' de 2 "x 3" PVC bajantes
   1. Cortar secciones (10) por la mitad a 60"

Formar las instrucciones de la torre

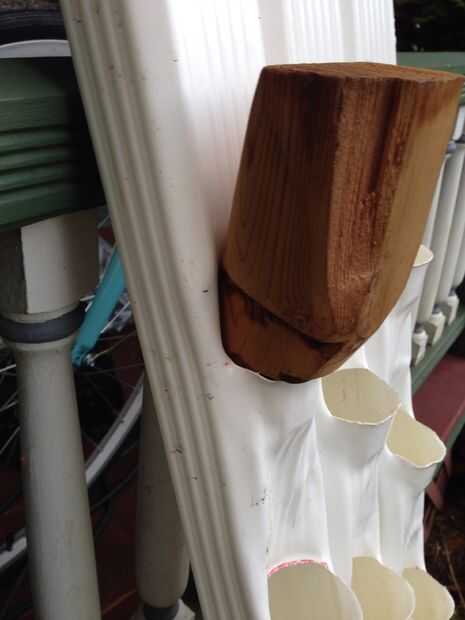

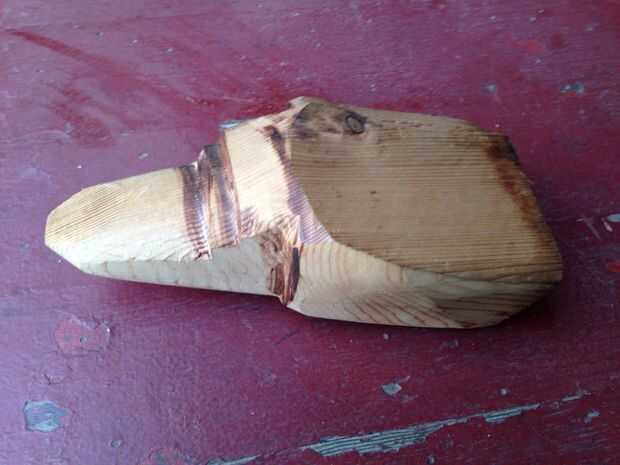

Construimos una herramienta de la plantilla de madera para formar los bolsillos de la planta

1. Dividir las Torres (20) en (2) juegos (10).
   1. Para mejorar espacio de crecer nos offset/escalonar las ranuras de la planta en las torres de crecer.
2. Marque una línea horizontal en la parte delantera del primer conjunto de Torres (10) cada 6" 6" partiendo de la parte inferior de las líneas (8).
   1. Un cuadrado de la velocidad es útil y conseguir una línea recta a través del hacia abajo el surtidor material.
3. Marque una línea horizontal en la parte delantera del primer conjunto de Torres (10) cada 6" 9" partiendo de la parte inferior de las líneas (8).

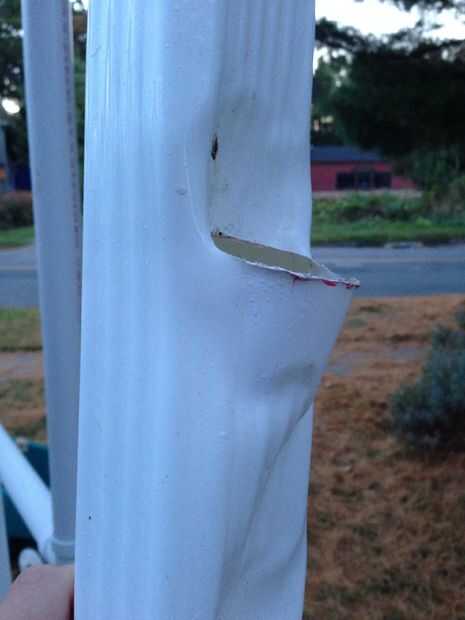

4. Usando una herramienta oscilante multifunción con la recta cortada poco, corte 2" slice en las líneas dibujadas.
5. Usando la pistola de calor eléctrica ablandar el plástico durante unos segundos (15-30 segundos dependiendo de la potencia de la pistola de calor) arriba de 3" y 3" debajo del corte. El PVC comienza a arrugarse o fregadero y toma la apariencia de papel mojados caído.

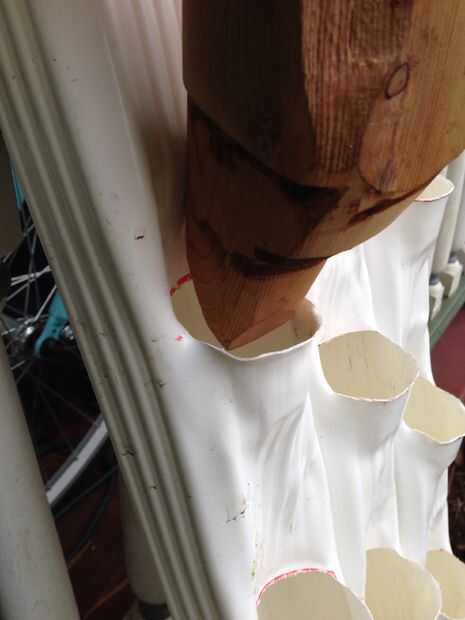

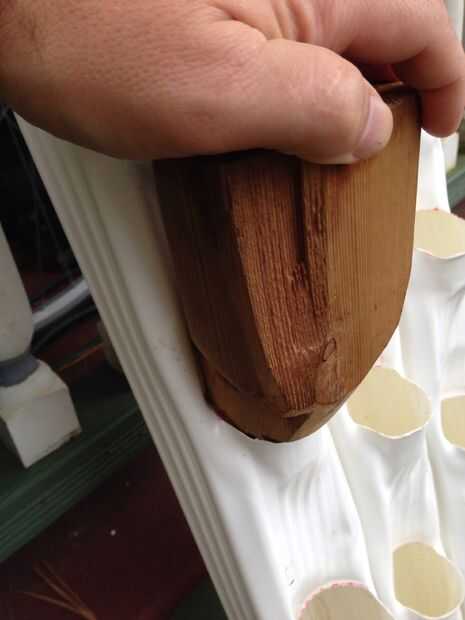

6. Utilice la plantilla de madera para deslizar en el PVC ablandado en el corte. Mantener en su lugar durante aproximadamente 30 segundos.

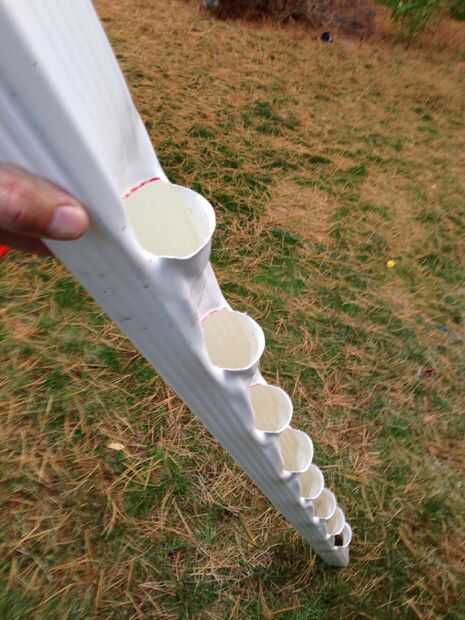

7. Repita para las restantes ranuras de la torre.

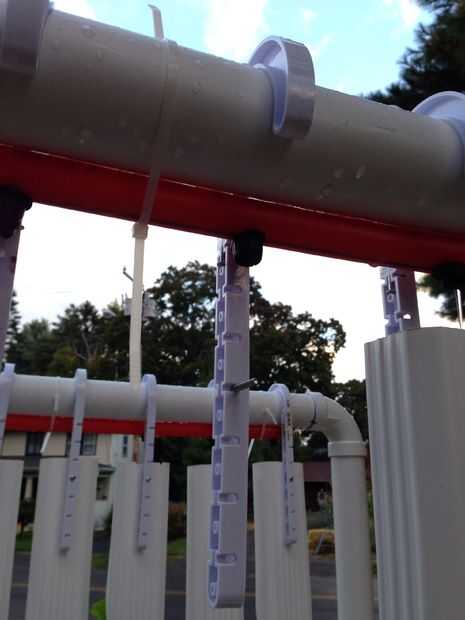

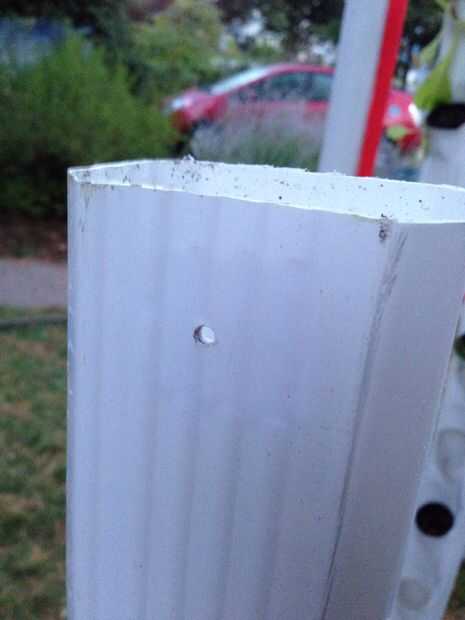

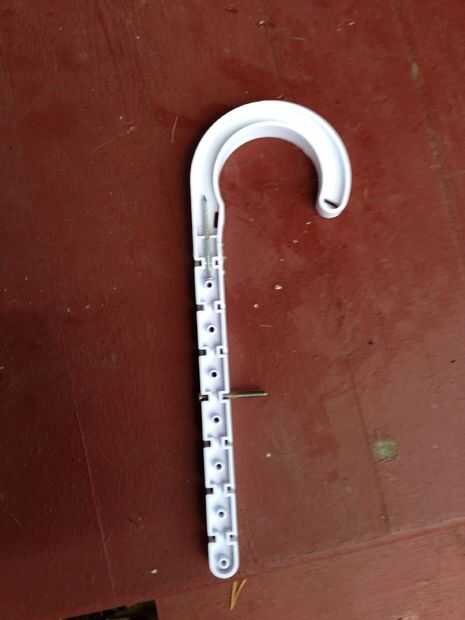

8. Perfore un agujero de 3/16 de pulgada en la parte superior, parte posterior de la torre para poner el tornillo de la percha de la torre.

Parte 2: Retorno de agua

Lista de corte retorno agua

1. De una 10' secciones de 4" PVC canalón
   1. Corte (4) secciones en 46"

Instrucciones de montaje de retorno de agua

1. Identificar las tapas del canal derecho e izquierdo.
2. Pruebe la colocación de tapas de los extremos de las secciones del canal.
   1. Somos maltratados el plástico del canal con alguna lija 150 donde las tapas superponen a la cuneta (aproximadamente 5/8") para una mejor adherencia.
3. Extender una capa liberal de silicona PVC adhesivo en el interior superposición de borde de las tapas.
4. Cuidadosamente coloque la tapa en los contactos que hacer pegamento de canal todo el material del canal.
   1. Utilizamos nuestro dedo para empujar exceso de adhesivo alrededor del borde de la canaleta y la tapa para asegurar un buen contacto.
5. Coloque un pedazo de cinta adhesiva u otra cinta fácilmente desmontable en la tapa hasta tiempo de secado recomendado.
6. Repita para los otros 3 lados y reservamos hasta seco.

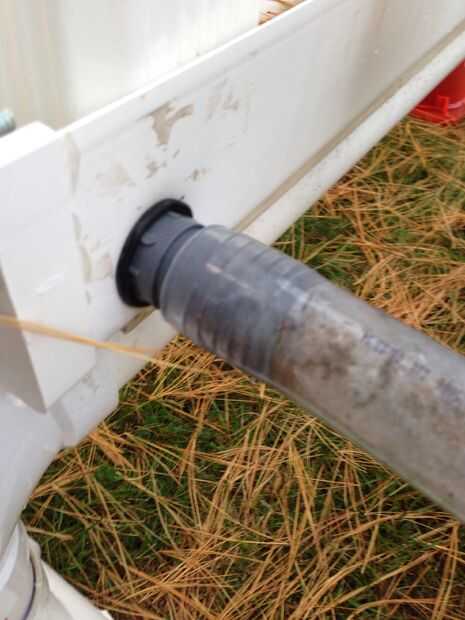

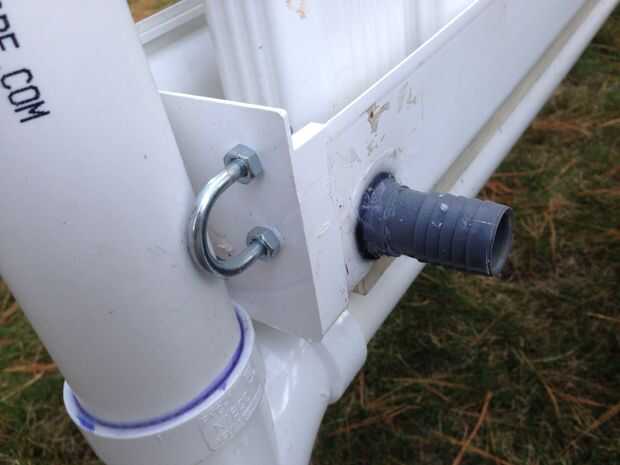

7. Taladre un orificio de 1" en la pared posterior del canal 4" Insertar 1" a 3/4" adaptador dentado. Esto servirá como el conector para el agua de vuelta a la cubeta de 14 galones.
8. Parte 1" roscadas del adaptador y del hilo de rosca del hilo de rosca en el conector hembra de 1" en el interior del canal.

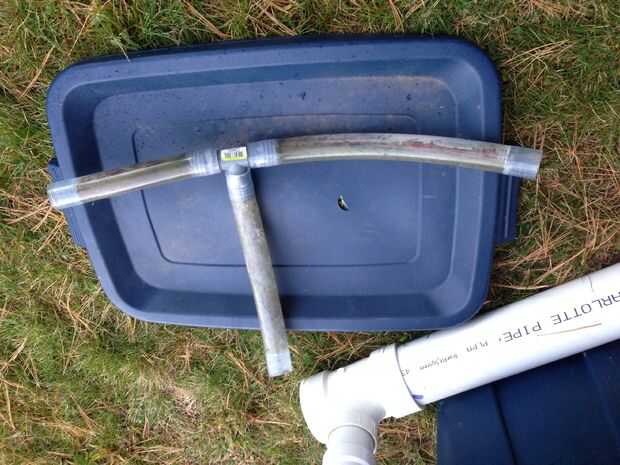

9. Corte una sección de 2 - 12" de suave 1" manguera de vinilo para cada lado de la vuelta del agua.
10. Únete en el centro con el tee 1" púas.
11. Cortar un tramo de tubo de vinilo para donde colocar su tanque de agua de 14 galones.
