Vertical Hydroponic Farm (7 / 13 paso)

Paso 7: suministro de agua

Elegimos PEX de 3/4" para las líneas de suministro principal de agua para sus características de seguridad de agua potable y la facilidad de instalación porque teníamos una herramienta instalación PEX. CPVC también sería una excelente opción no estaba disponible la herramienta de la encrespadura, CPVC también está certificada para agua potable pero requiere pegamento y conectores de empalme para el montaje.

Resumen de abastecimiento/retorno

El suministro de agua se presenta por lo que hay un aumento único que se bifurca en el centro de la Cruz la pieza de la pierna principal. Este diseño fue implementado para reducir la carga de altura total de la bomba de agua. En vez de (2) 6' reduciendo el flujo total de agua se levanta, la subida es ligeramente más eficiente a la bomba.

Pasos de construcción de abastecimiento de agua/retorno

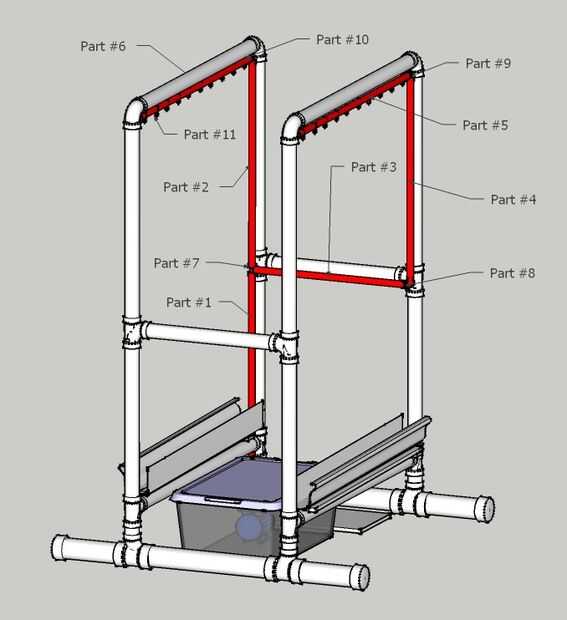

1. Partes #1 - #6 son 3/4 PEX corte para reflejar las dimensiones principales de la pierna.
   1. Estos son de mejor tamaño tomando las medidas de las piernas.
2. Doble parte #1, parte 2 y parte #3 junto con la parte #7-3/4" tee PEX púas.

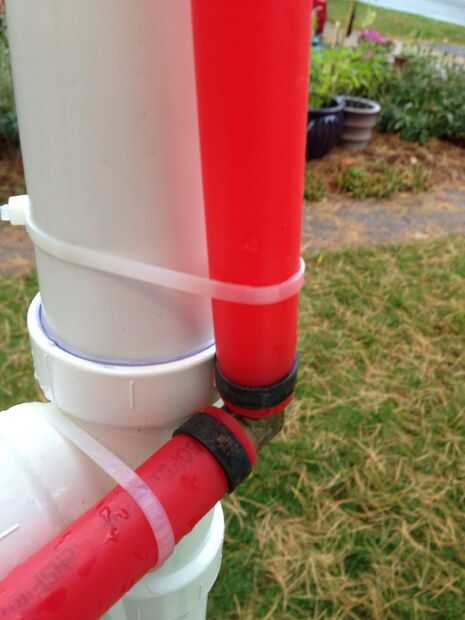

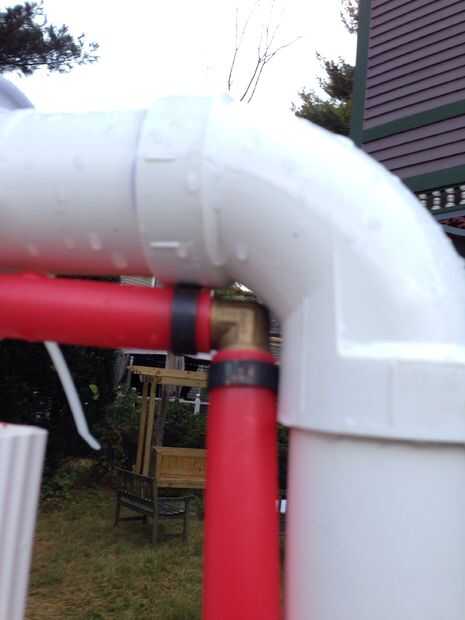

3. Doble parte #3 y parte 4 junto con la parte #8-3/4" codo de 90 ° PEX.
4. Doble parte #4 y parte #5 junto con la parte #9-3/4" codo de 90 ° PEX.
5. Doble parte 2 y parte #6 junto con la parte #10-3/4" codo de 90 ° PEX.
6. Taladre orificios en la parte #5 y #6 parte para la parte #11 - emisores de goteo.
   1. Comenzando en el extremo del codo de la parte #5 parte #6 - medir de extremo 4" y la marca primer agujero en la parte inferior de la tubería PEX.
      1. Es útil dibujar una línea a lo largo de la parte inferior de la tubería PEX marca la parte inferior de las marcas restantes.
   2. Mida 4.5" de primera marca y haga una segunda marca.
   3. Repetir cada 4.5", la última baliza debe ser 4" de la pierna opuesta del codo.
   4. Usando la broca de 3/16 taladro sobre la marca.

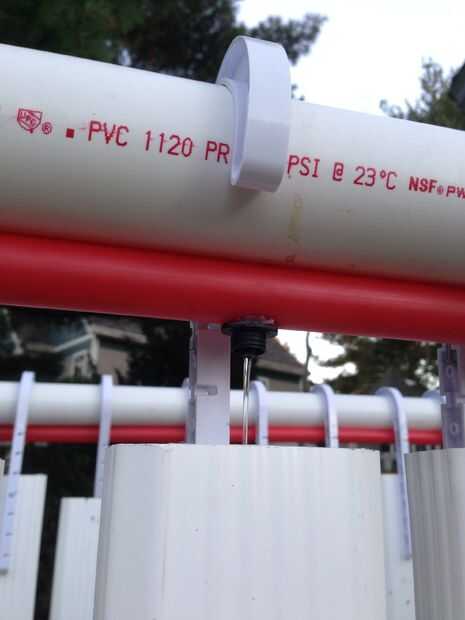

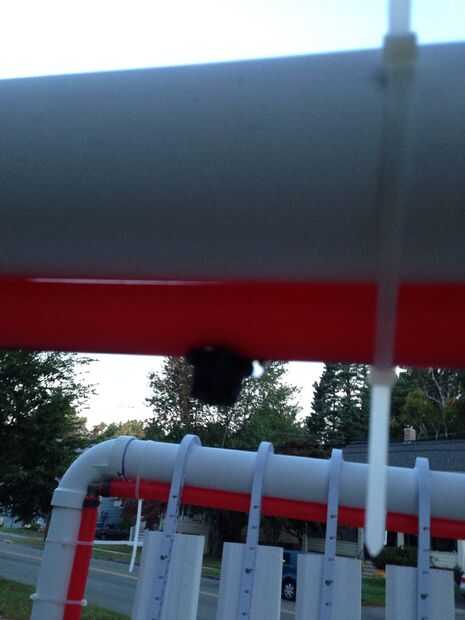

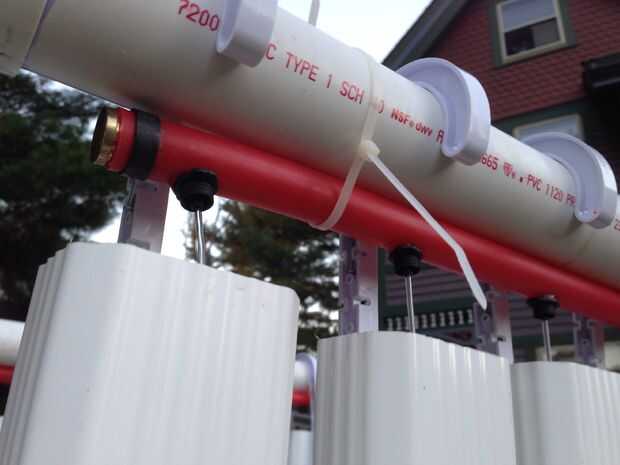

7. En el los emisores de goteo - parte #11
   1. El agujero es un poco ajustado para los emisores de goteo evitar goteos indeseables, ablandar la PEX brevemente (30 seg.) con la pistola de calor, esto permitirá que para facilitar la inserción de los emisores de goteo en el PEX.

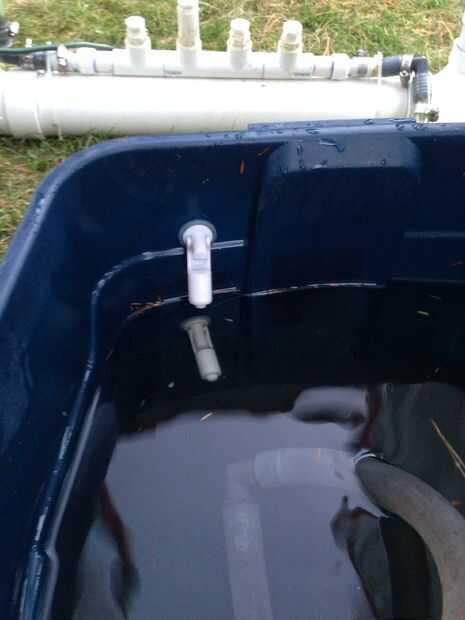

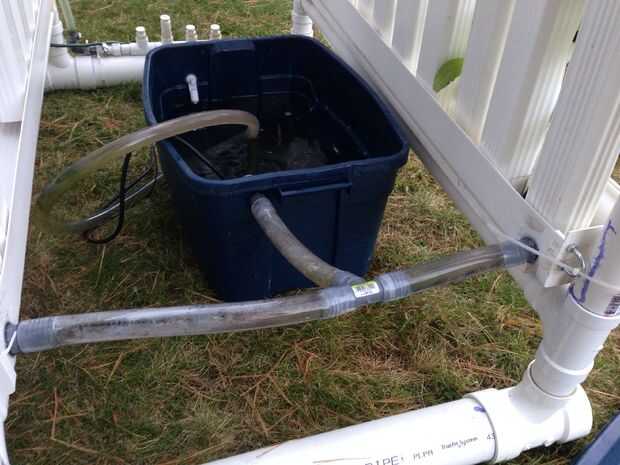

8. Orificio de 1" en el cubo de agua de 14 galones.

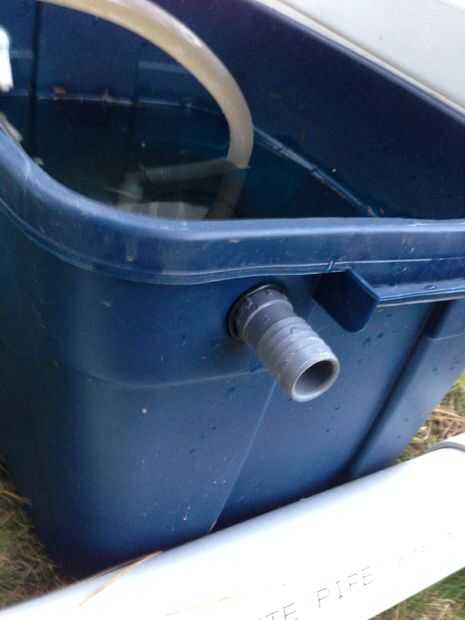

9. Pase la 1" a 3/4" adaptador dentado a través de la pared del recipiente de agua.
10. Conecte la manguera de vinilo suave desde el tee de canales de retorno para el cubo de agua.
