Vestido de Lightcatcher (3 / 7 paso)

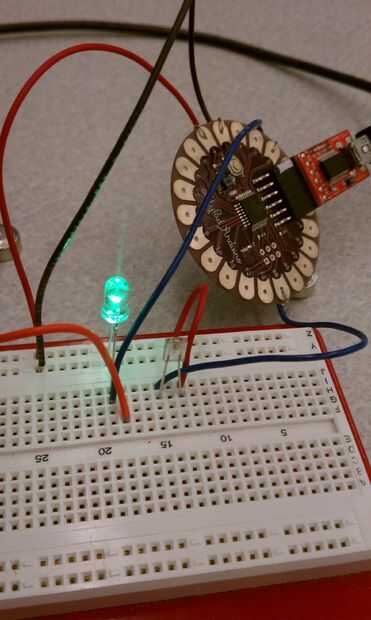

Paso 3: Hacer un circuito de fotoresistor

Mi fotoresistor va entre 40k (luz) y 200k (oscuro). Enganchar encima de un lado al poder y el otro a un resistor de k 200. La resistencia va a tierra. Vout va entre las dos resistencias.

las matemáticas detrás de esto:
V = IR; =I(R1+Rphoto) de VDD
VDD/(R1+Rphoto) = Vout/Rphoto
Vout = Rphoto/(R1+Rphoto) * Vdd
así que si es luz (200k), la tensión de salida es (200/(200+200)) o 1/2
y si es oscuro, la tensión de salida (40/(200+40)) o 1/6
así, el rango máximo de voltaje de la salida es 1/6-1/2 veces la tensión de entrada.

Ahora enlazar
