Paso 7: Implementación de Hardware
Nuestro proyecto sólo tenía dos piezas de hardware a implementar del tablero: el altavoz y el teclado.

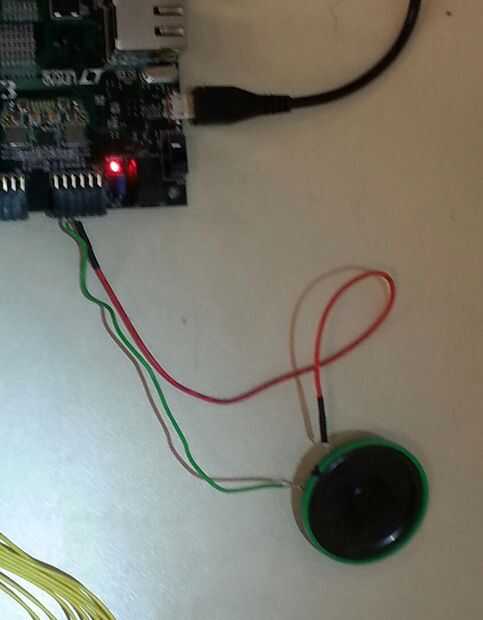

Gracias a las conocidas leyes de la física, resulta que cualquier altavoz con una onda cuadrada de entrada producirá un tono con consistente con el tono produciría si recibe una onda sinusoidal. Obviamente, con el uso de un convertidor analógico digital, el sonido sería más limpio y más fuerte, pero nuestro método era mucho más simple. Como se puede ver en las fotos, nosotros simplemente enchufados altavoces la señal y pernos de tierra y sonidos.
El teclado tuvo mucho más tiempo para implementar pero era relativamente simple:

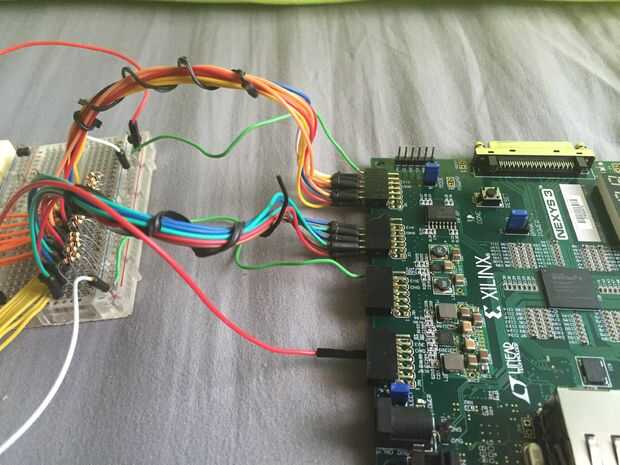

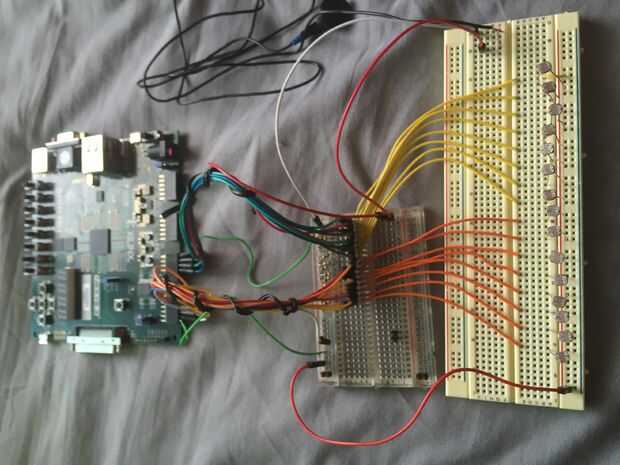

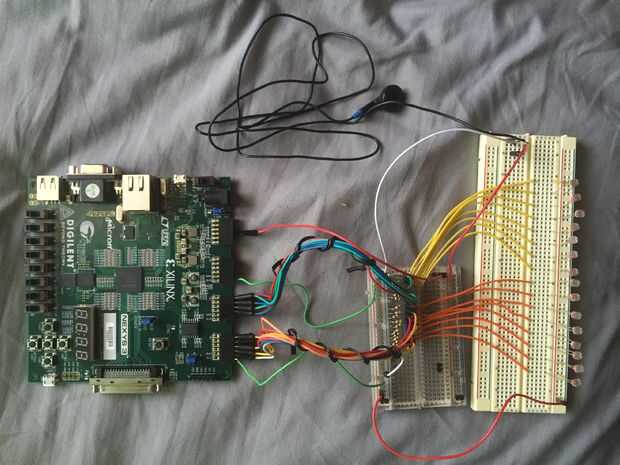

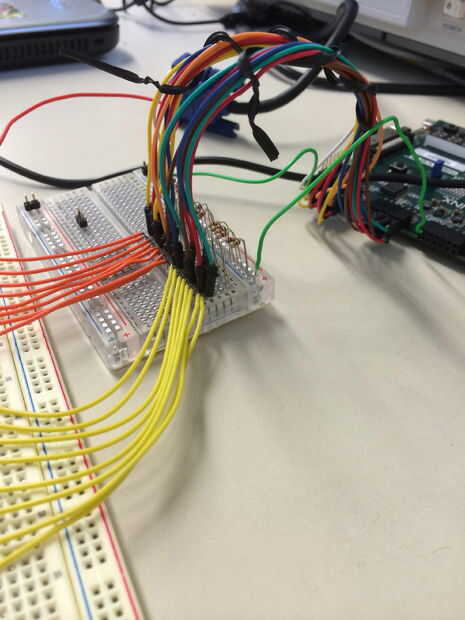

Nos dividimos un pin de corriente analógica entre 16 fotorresistores. La ley fotorresistores como se abre cuando reciben la luz (no jugó) y pantalones cortos cuando se bloquea la luz (interpretado). Estas propiedades eléctricas llevaron nuestro circuito que permite baja activa. El otro extremo del fotorresistor se conecta a un alambre y una resistencia de alto valor (10K) en paralelo. El cable va a uno de 16 pines de señal en el tablero de SDMONexys y la resistencia va a tierra. Esto completa un circuito de entrada con conexión a tierra que puede enviar 16 bits de datos a la Junta de SDMONexys.
